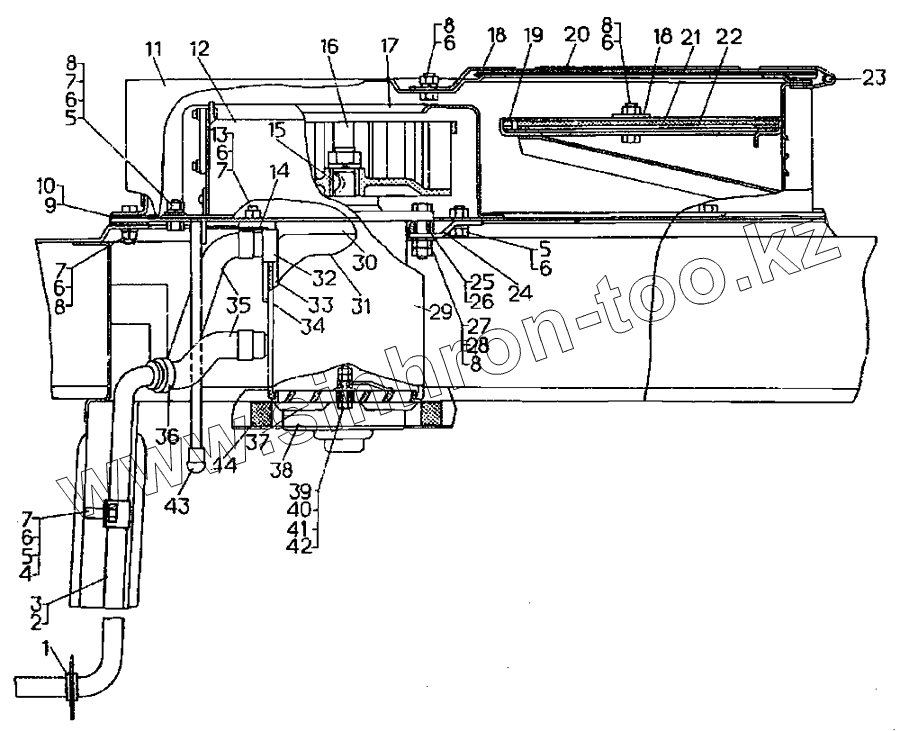

Каталог запасных частей к технике: ЧТЗ Т-10.02. Отопитель-вентилятор кабины
1
2
3
4
5
5
5
6
6
6
6
6
6
6
7
7
7
7
8
8
8
8
8
8
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-47-140СП | 50-47-140СП | Отопитель-вентилятор | |
| 50-47-140-01СП | 50-47-140-01СП | Отопитель-вентилятор для тропиков | |
| 1 | 41879 | Кольцо | |
| 2 | 50-47-136 | Трубка | |
| 3 | 50-47-137 | Трубка | |
| 4 | 700-41-2943 | Хомут | |
| 5 | [Болт М8х20.58.019] | Болт М8х20.58.019 | |
| 6 | [Шайба 8Т 65Г 09] | Шайба 8Т 65Г 09 | |
| 7 | 31386-1 | Шайба | |
| 8 | [Гайка М8.6.019] | Гайка М8.6.019 | |
| 8 | 700-40-7550 | Уплотнение | |
| 10 | 700-40-7651 | Уплотнение | |
| 11 | 50-47-132СП | Кожух | |
| 12 | 50-47-163СП | Корпус | |
| 13 | [Болт М8х25.88.35.019] | Болт М8х25.88.35.019 | |
| 14 | 50-47-94 | Накладка | |
| 15 | 700-34-2039 | Шпонка | |
| 16 | 50-47-134СП | Крыльчатка | |
| 17 | 50-47-133СП | Основание | |
| 18 | 50-47-77 | Накладка | |
| 19 | 50-47-75 | Рамка | |
| 20 | 50-47-152СП | Крышка | |
| 21 | 50-47-76 | Фильтр | |
| 22 | 700-40-7653 | Уплотнение | |
| 23 | 50-47-93 | Стержень | |
| 24 | 50-47-74 | Фланец | |
| 25 | 18-23-538 | Втулка | |
| 26 | 700-40-6125 | Прокладка | |
| 27 | 50-47-16 | Планка | |
| 28 | 700-28-2176-01 | Болт | |
| 29 | 50-47-73 | Кожух | |
| 30 | 700-40-7652 | Уплотнение | |
| 31 | ОТ 2.13.010 | Радиатор отопителя | |
| 32 | 700-40-7081-01 | Уплотнение | |
| 33 | 700-40-6115 | Прокладка | |
| 34 | 700-40-7081-02 | Уплотнение | |
| 35 | 700-46-2123-04 | Рукав | |
| 36 | 700-41-2235-06СП | Хомут | |
| 37 | 50-47-44 | Воздухораспределитель | |
| 38 | 5916.3730, | Электродвигатель | |
| 38 | 5917 3730 | Электродвигатель для тропиков | |
| 39 | 50-47-45 | Зажим | |
| 40 | [Болт М6х25.58.019] | Болт М6х25.58.019 | |
| 41 | [Гайка М6.6.019] | Гайка М6.6.019 | |
| 42 | 31358-1 | Шайба | |
| 43 | 17-74-207 | Рукоятка | |
| 44 | 700-40-6523 | Уплотнение |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
