Каталог запасных частей к технике: ЧТЗ Т-10.02. Насос шестеренный

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

8

9

10

11

12

12

13

14

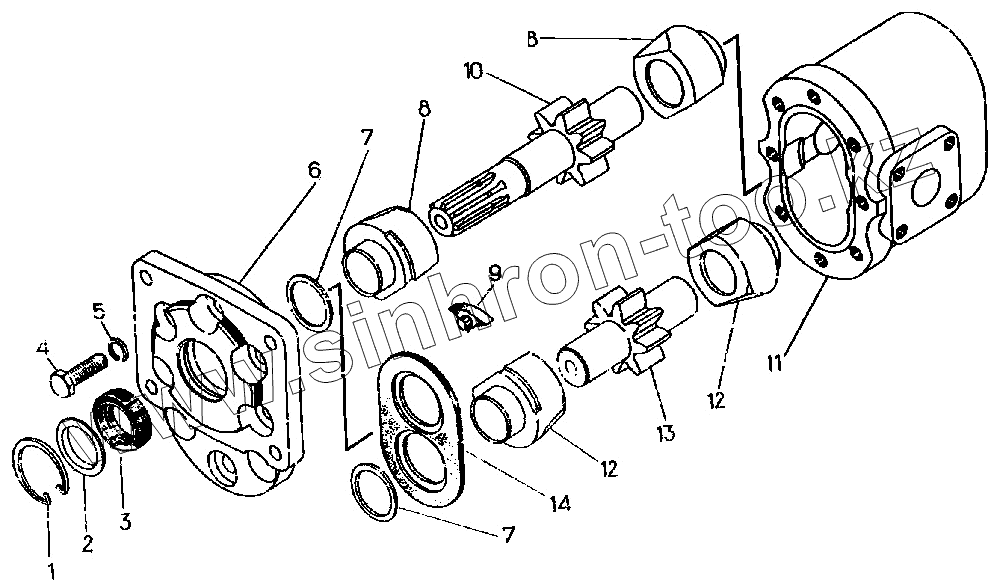

Позиция на иллюстрации	Заводской номер детали		Название детали
НШ32 У-2-Л-0303001В	НШ32 У-2-Л-0303001В		Насос шестеренный
1	НШ 32У-0303028Г		Кольцо
2	НШ 32Э-08А		Кольцо
3	[Манжета 1.2-25х42-1]		Манжета 1.2-25х42-1
4	[Болт М10-6gх30.66.05]		Болт М10-6gх30.66.05
5	[Шайба 10 65Г 05]		Шайба 10 65Г 05
6	НШ 32У-0303021К		Крышка
7	НШ 32У-0303053		Кольцо
8	НШ 32У 0303025		Втулка правая
9	НШ 32У-0303057		Уплотнение
10	НШ 32У-0303023Б		Шестерня ведущая
11	НШ 32У-0303022В		Корпус
12	НШ 32У-0303025Б		Втулка левая
13	НШ 32У-0303024		Шестерня ведомая
14	НШ 32У-0303055А		Манжета

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
