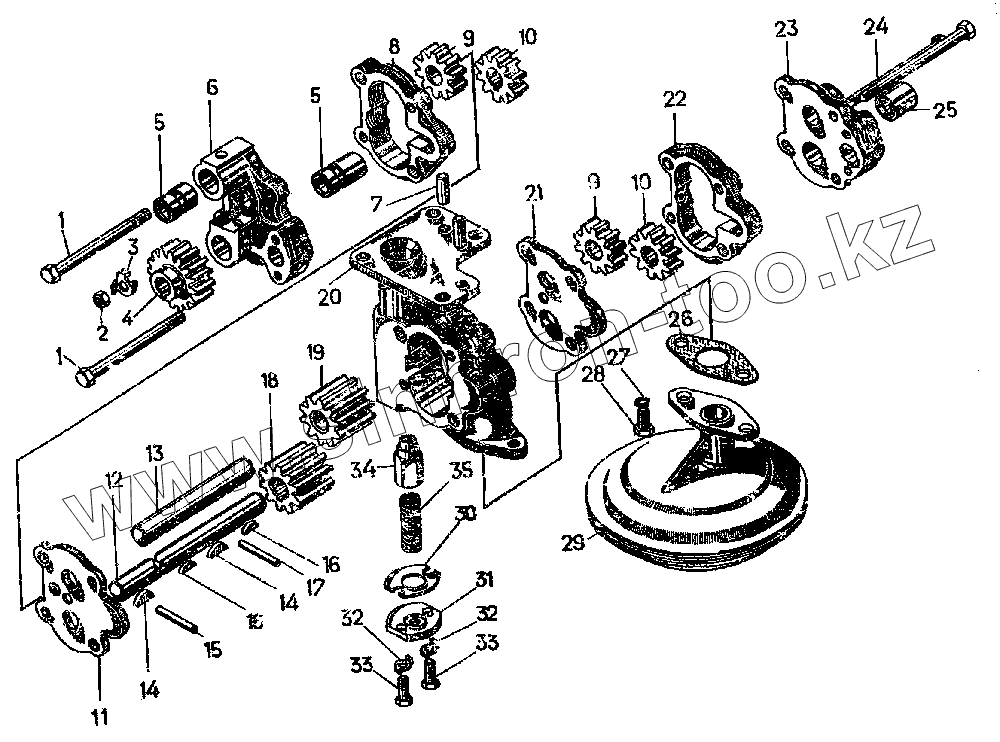

Каталог запасных частей к технике: ЧТЗ Т-10.02. Насос масляный
1
1
2
3
4
5
5
6
7
8
9
9
10
10
11
12
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16-09-163СП | 16-09-163СП | Валик | |
| 29-09-124СП | 29-09-124СП | Насос масляный | |
| 29-09-125СП | 29-09-125СП | Крышка | |
| 16-09-150СП | 16-09-150СП | Крышка передняя | |
| 1 | [Болт М10-6gх130.58.019] | Болт М10-6gх130.58.019 | |
| 2 | 700-30-2099 | Гайка | |
| 3 | 3137 | Шайба | |
| 4 | 18-09-142 | Шестерня | |
| 5 | 22918 | Втулка | |
| 6 | 36054 | Крышка | |
| 7 | 700-32-2198 | Штифт | |
| 8 | 51-09-157 | Корпус | |
| 9 | 9217 | Шестерня | |
| 10 | 9216 | Шестерня | |
| 11 | 51-09-150 | Плита | |
| 12 | 16-09-140 | Валик | |
| 13 | 9476 | Ось | |
| 14 | 700-34-2031 | Шпонка | |
| 15 | 700-32-2185 | Штифт | |
| 16 | 700-34-2021 | Шпонка | |
| 17 | 700-32-2125 | Штифт | |
| 18 | 16-09-146 | Шестерня | |
| 19 | 16-09-145 | Шестерня | |
| 20 | 22188 | Корпус | |
| 21 | 23649 | Плита | |
| 22 | 23283 | Корпус | |
| 23 | 21092 | Крышка | |
| 24 | 700-28-2087СП | Болт | |
| 25 | 21457 | Втулка | |
| 26 | 700-40-2886 | Прокладка | |
| 27 | [Шайба 10 ОТ 65Г 09] | Шайба 10 ОТ 65Г 09 | |
| 28 | [Болт М10х20.58.019] | Болт М10х20.58.019 | |
| 29 | 51-09-150СП | Маслоприемник | |
| 30 | 16-09-147 | Прокладка | |
| 31 | 29-09-117 | Фланец | |
| 32 | 700-31-2087 | Шайба стопорная | |
| 33 | [Болт М6х25.58.019] | Болт М6х25.58.019 | |
| 34 | 9205 | Клапан | |
| 35 | 700-38-2191 | Пружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
