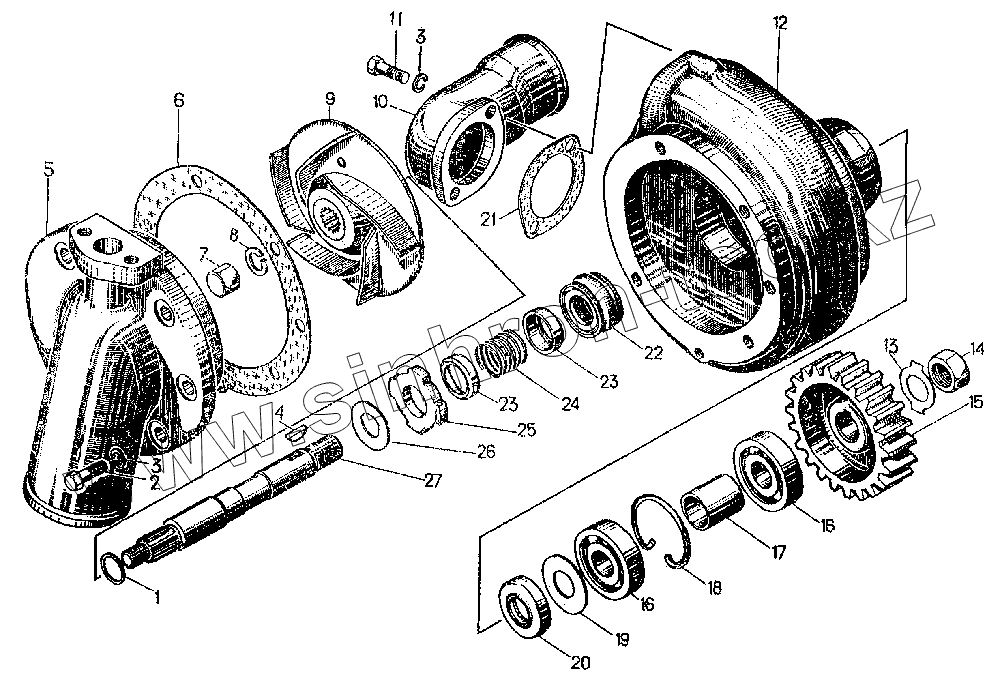

Каталог запасных частей к технике: ЧТЗ Т-10.02. Насос

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

5

7

8

9

10

11

12

13

14

15

16

16

17

18

19

20

21

22

23

23

24

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
16-08-140СП	16-08-140СП		Насос
1	700-58-2405		Кольцо
2	[Болт М10х25.58.019]		Болт М10х25.58.019
3	[Шайба 10 ОТ 35Г 09]		Шайба 10 ОТ 35Г 09
4	34126		Шпонка
5	16-08-104-2		Раструб
5	700-40-3097		Прокладка
7	700-30-2296		Гайка накидная
8	[Шайба 14 ОТ 65Г 09]		Шайба 14 ОТ 65Г 09
9	51-08-118СП		Крыльчатка
10	16-08-110		Патрубок
11	[Болт М10х22.58.019]		Болт М10х22.58.019
12	16-08-109		Корпус
13	700-31-2529		Шайба
14	[Гайка М18х1,5-6.019]		Гайка М18х1,5-6.019
15	16-08-5		Шестерня
16	[Подшипник 304А]		Подшипник 304А
17	16-08-6		Втулка
18	16-08-15		Кольцо
19	16-08-13		Шайба
20	[Манжета 2.2-22х40-2]		Манжета 2.2-22х40-2
21	700-40-3833		Прокладка
22	700-40-2992		Гофр уплотнения
23	51-08-3		Седло
24	700-38-2235		Пружина
25	15-08-11-2		Шайба
26	51-08-34		Кольцо
27	51-08-25		Валик
