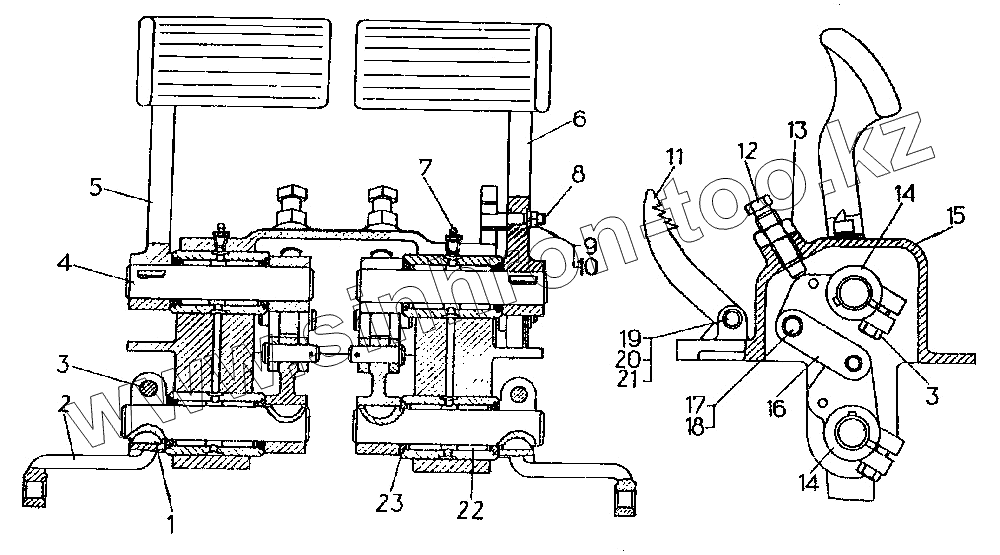

Каталог запасных частей к технике: ЧТЗ Т-10.02. Механизм управления тормозами

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
64-13-128СП 64-13-128СП Механизм управления тормозами
1 700-34-2040 Шпонка
2 64-13-79 Рычаг
3 [Болт М10х30.58.019] Болт М10х30.58.019
4 64-13-66 Валик
5 64-13-67 Педаль
6 64-13-68 Педаль
7 [Масленка 1.3..УХЛ] Масленка 1.3..УХЛ
8 35-13-15 Зуб
9 [Гайка М8.6.019] Гайка М8.6.019
10 31386 Шайба
11 64-13-70 Защелка
12 50-15-57 Упор
13 30426 Гайка
14 64-13-72 Рычаг
15 64-13-137СП Корпус
16 64-13-71 Серьга
17 17317 Палец
18 [Шплинт 3,2х25] Шплинт 3,2х25
19 35-13-20 Палец
20 3135-1 Шайба
21 [Шплинт 2х14] Шплинт 2х14
22 [Подшипник 943/25] Подшипник 943/25
23 700-42-2502 Кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
