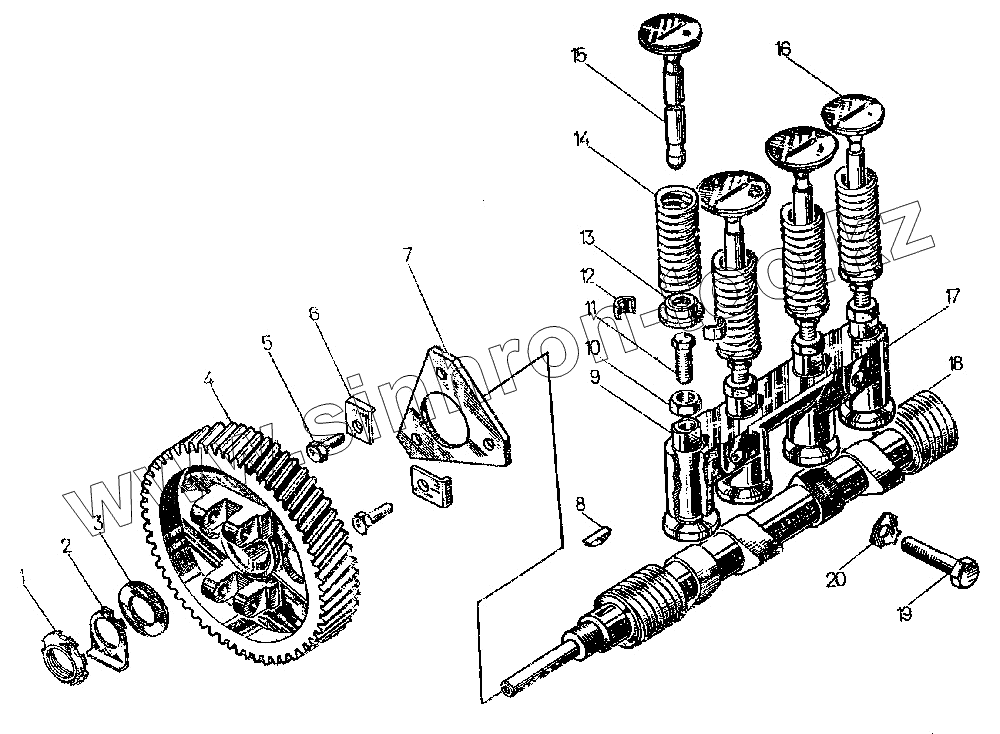

Каталог запасных частей к технике: ЧТЗ Т-10.02. Механизм газораспределения пускового двигателя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
19
20
Позиция на иллюстрации Заводской номер детали Название детали
17-04-2СП 17-04-2СП Механизм газораспределения
1 04233 Гайка
2 31357 Шайба
3 04232 Шайба нажимная
4 17-04-1 Шестерня
5 [Болт М8х16.58.019] Болт М8х16.58.019
6 31102 Пластина стопорная
7 04103 Шайба упорная
8 34126 Шпонка
9 04110 Толкатель клапана
10 3083 Гайка
11 04112 Болт толкателя
12 04119 Сухарик клапана
13 04118 Тарелка клапана
13 04230 Вал распределительный
14 3868 Пружина
15 04234 Клапан всасывающий
16 04235 Клапан выпускной
17 04111 Кронштейн
19 [Болт М10х45.58.019] Болт М10х45.58.019
20 3198 Шайба стопорная (47522116220)
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
