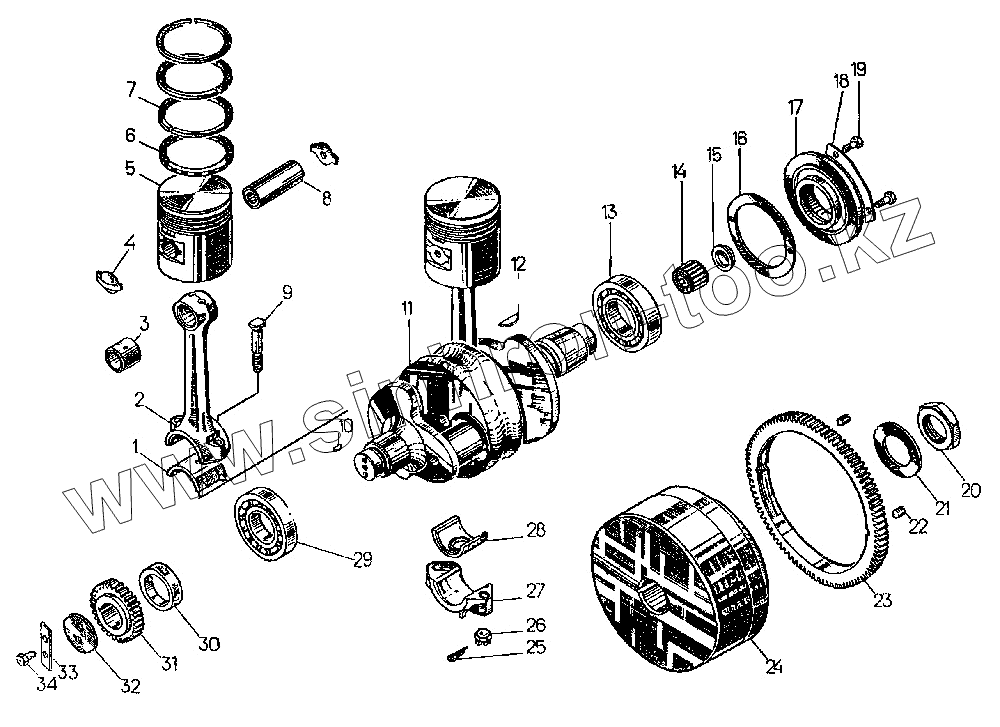

Каталог запасных частей к технике: ЧТЗ Т-10.02. Кривошипно-шатунный механизм пускового двигателя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
Позиция на иллюстрации Заводской номер детали Название детали
17-03-103СП 17-03-103СП Маховик
17-03-111СП 17-03-111СП Болт с гайкой
03427СП 03427СП Шатун
03712СП 03712СП Комплект поршневых колец нормального размера
03740СП 03740СП Шатун
17-03-5СП 17-03-5СП Кривошипно-шатунный механизм
1 А23.01-5403 Вкладыш
2 03344 Шатун
3 03143 Втулка
4 03159 Заглушка
5 03349 Поршень
6 03351 Кольцо поршневое маслосъемное
7 03350 Кольцо поршневое компрессионное
8 03158-1 Палец поршневой
8 03158 Палец поршневой
9 03346 Болт шатунный
10 34126 Шпонка
11 03341 Вал коленчатый
12 3423 Шпонка
13 [Подшипник 211АК] Подшипник 211АК
14 [Подшипник 45804] Подшипник 45804
15 03134 Заглушка
16 40301 Прокладка
17 3176 Шайба
18 17-03-16 Пластина
19 [Болт М6х16.58.019] Болт М6х16.58.019
20 03144 Гайка
21 31100 Шайба
22 [Винт В.М8-8g12.144] Винт В.М8-8g12.144
23 17-03-3 Венец маховика
24 17-03-2 Маховик
25 [Шплинт 3,2х20] Шплинт 3,2х20
26 3082 Гайка
27 03345 Крышка шатуна
28 А23.01-5404 Вкладыш
29 [Подшипник 210АК] Подшипник 210АК
30 03174 Кольцо
31 03356 Шестерня
32 03142 Шайба
33 3199 Пластина
34 [Болт М8х20.58.019] Болт М8х20.58.019
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
