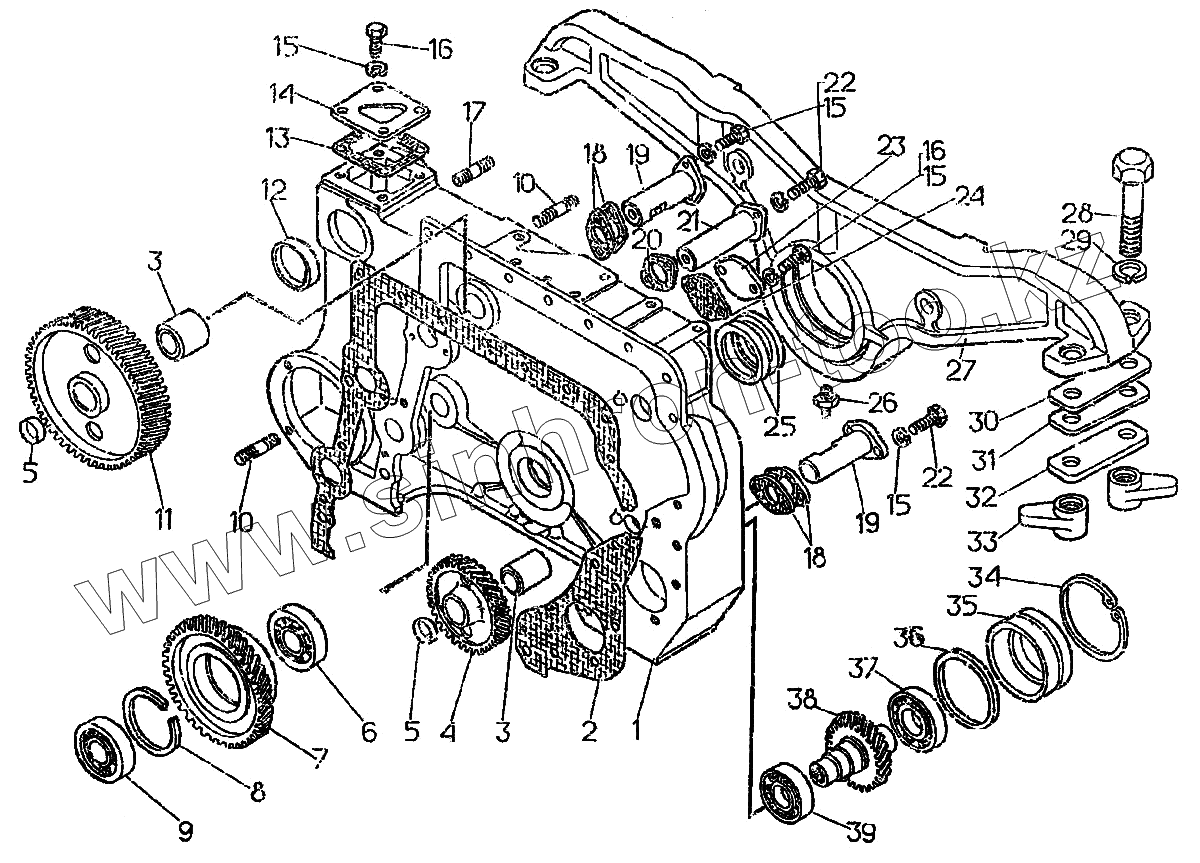

Каталог запасных частей к технике: ЧТЗ Т-10.02. Кожух шестерен распределения
1
2
3
3
4
5
5
6
7
8
9
10
10
11
12
13
14
15
15
15
15
16
16
17
18
18
19
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 16-01-100 | Кожух шестерен распределения | |
| 2 | 700-40-3105 | Прокладка | |
| 3 | 01459 | Втулка | |
| 4 | 16-01-152 | Колесо зубчатое | |
| 5 | 46766 | Кольцо уплотнительное | |
| 6 | [Подшипник 407] | Подшипник 407 | |
| 7 | 16-01-102 | Колесо зубчатое | |
| 8 | 700-58-2112 | Кольцо | |
| 9 | [Подшипник 407] | Подшипник 407 | |
| 10 | 700-29-2192 | Шпилька | |
| 11 | 16-01-162 | Колесо зубчатое | |
| 12 | 01173 | Заглушка | |
| 13 | 40856 | Прокладка | |
| 14 | 01479 | Крышка | |
| 15 | [Шайба 10 ОТ 65Г 09] | Шайба 10 ОТ 65Г 09 | |
| 16 | [Болт М10х20.58.019] | Болт М10х20.58.019 | |
| 17 | 700-29-2354 | Шпилька | |
| 18 | 40285 | Прокладка | |
| 19 | 01453 | Ось | |
| 20 | 700-40-3245 | Прокладка | |
| 21 | 16-01-142 | Ось | |
| 22 | [Болт М10х30.58.019] | Болт М10х30.58.019 | |
| 23 | 051130 | Заглушка | |
| 24 | 700-40-2116 | Прокладка | |
| 25 | 40831СП | Сальник | |
| 26 | [Масленка 1.3.Ц6] | Масленка 1.3.Ц6 | |
| 27 | 29-01-39 | Опора | |
| 28 | 700-28-2480 | Болт | |
| 29 | [Шайба 20 ОТ 65Г 09] | Шайба 20 ОТ 65Г 09 | |
| 30 | 24-11-36 | Прокладка | |
| 31 | 24-11-37 | Прокладка | |
| 32 | 24-11-39 | Планка | |
| 33 | 50-11-72 | Планка | |
| 34 | 700-58-2084 | Кольцо | |
| 35 | 29-01-34 | Крышка | |
| 36 | 700-40-2004 | Кольцо | |
| 37 | [Подшипник 307] | Подшипник 307 | |
| 38 | 16-01-103 | Колесо зубчатое | |
| 39 | [Подшипник 308] | Подшипник 308 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
