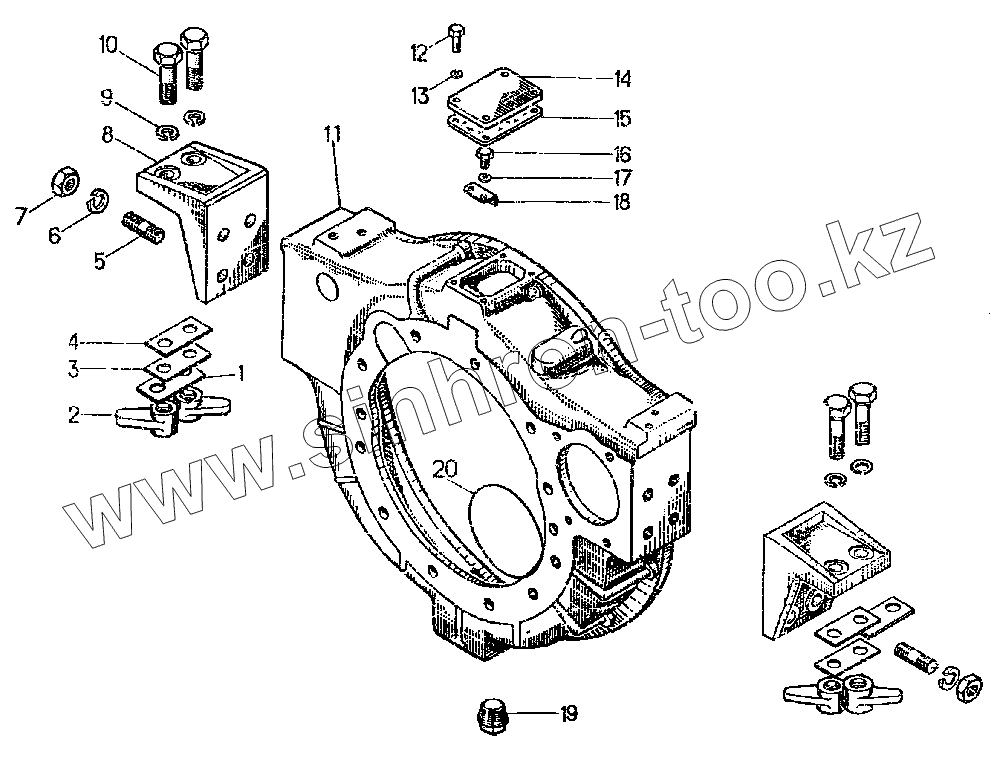

Каталог запасных частей к технике: ЧТЗ Т-10.02. Кожух маховика

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 20461 Планка
2 50-11-72 Планка
3 01482 Прокладка
4 01481 Прокладка
5 700-29-2136 Шпилька
6 [Шайба 22 ОТ 65Г 09] Шайба 22 ОТ 65Г 09
7 [Гайка М22х1,5-6.019] Гайка М22х1,5-6.019
8 51-01-50 Лапа
9 [Шайба 20 ОТ 65Г 09] Шайба 20 ОТ 65Г 09
10 700-23-2480 Болт
11 16-01-97 Кожух маховика
12 [Болт М10х20.58.019] Болт М10х20.58.019
13 [Шайба 10 ОТ 65Г 09] Шайба 10 ОТ 65Г 09
14 01479 Крышка
15 40856 Прокладка
16 [Болт М5х16.58.019] Болт М5х16.58.019
17 [Шайба 6Т 65Г 09] Шайба 6Т 65Г 09
18 16-01-178 Указатель
19 37104 Пробка
20 700-40-2904 Кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
