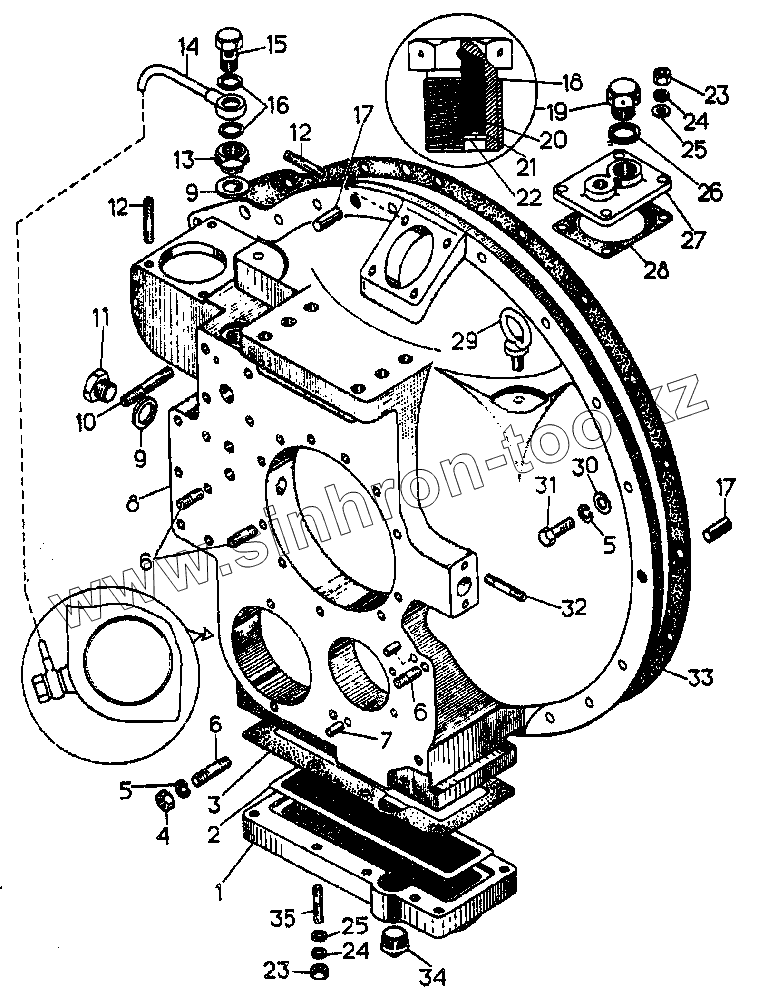

Каталог запасных частей к технике: ЧТЗ Т-10.02. Кожух

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

6

7

8

9

9

10

11

12

12

13

14

15

16

17

17

18

19

20

21

22

23

23

24

24

25

25

26

27

28

29

30

31

32

33

34

35

Позиция на иллюстрации	Заводской номер детали		Название детали
64-14-103СП	64-14-103СП		Кожух
1	64-14-25		Поддон
2	64-14-113СП		Заборник
3	700-40-7193		Прокладка
4	3010		Гайка
5	[Шайба 12 ОТ 65Г 09]		Шайба 12 ОТ 65Г 09
6	700-29-2476		Шпилька
7	700-32-2198		Штифт
8	64-14-20		Корпус
9	[Кольцо 27х35]		Кольцо 27х35
10	700-29-2477		Шпилька
11	700-37-2154		Пробка
12	700-29-2474		Шпилька
13	64-14-61		Пробка
14	64-14-121СП		Трубка
15	700-41-2716		Штуцер
16	[Кольцо 14х20]		Кольцо 14х20
17	700-32-2206		Штифт
18	18-26-421		Корпус сапуна
19	18-26-286СП		Сапун
20	[Набивка]		Набивка
21	18-26-422		Шайба
22	261046		Кольцо пружинное
23	700-30-2099		Гайка
24	[Шайба 10 ОТ 65Г 09]		Шайба 10 ОТ 65Г 09
25	31308-1		Шайба
26	700-40-260-17		Прокладка
27	64-14-44		Крышка
28	700-40-7257		Прокладка
29	700-28-2224		Рым-болт
30	3135-1		Шайба
31	[Болт М12х35.58.019]		Болт М12х35.58.019
32	700-29-2135		Шпилька
33	700-40-6160		Прокладка
34	37104		Пробка
35	700-29-2475		Шпилька

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
