Каталог запасных частей к технике: ЧТЗ Т-10.02. Корпус средний

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14

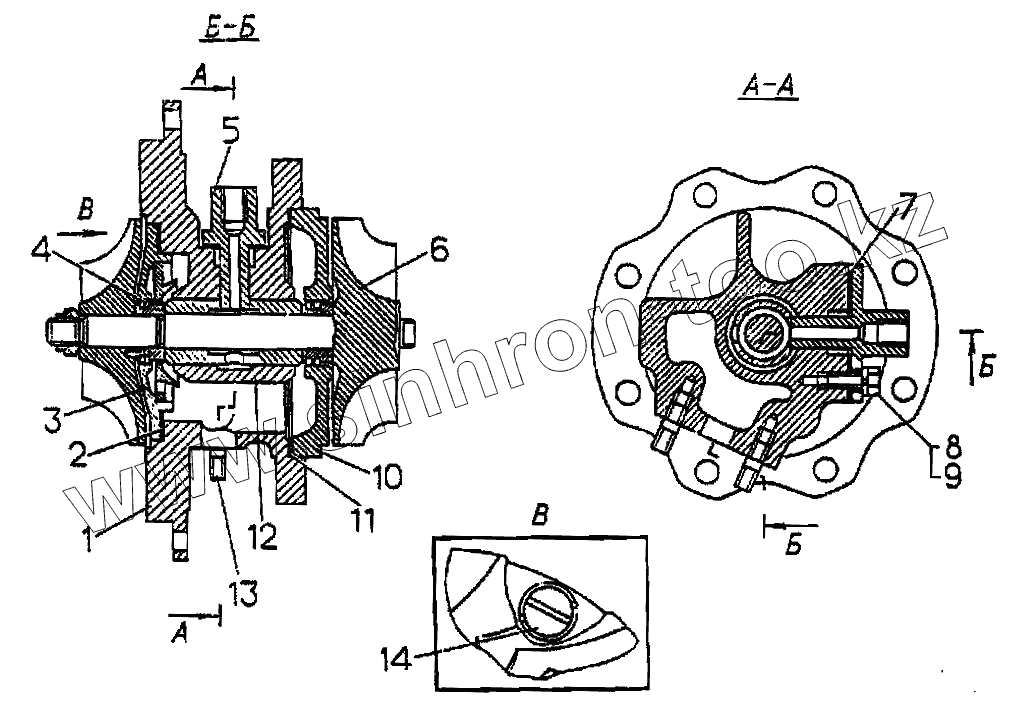

Позиция на иллюстрации Заводской номер детали Название детали
92.330 92.330 Корпус средний
92.560 92.560 Корпус средний
1 92.227 Корпус средний
2 700-40-6582 Прокладка
3 92.570 Диск
4 111.30123 Кольцо
5 92.263 Фиксатор
6 92.550 Ротор
7 111.30131.00 Прокладка
8 [Болт М8х20.58.029] Болт М8х20.58.029
9 [Шайба 8Т 65Г 09] Шайба 8Т 65Г 09
10 92.104 Диск
11 111.30129.00 Прокладка
12 92.255 Подшипник
13 [Шпилька М8х3р/6gх16.56.029] Шпилька М8х3р/6gх16.56.029
14 [Винт ВМ6х16.58.029] Винт ВМ6х16.58.029
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
