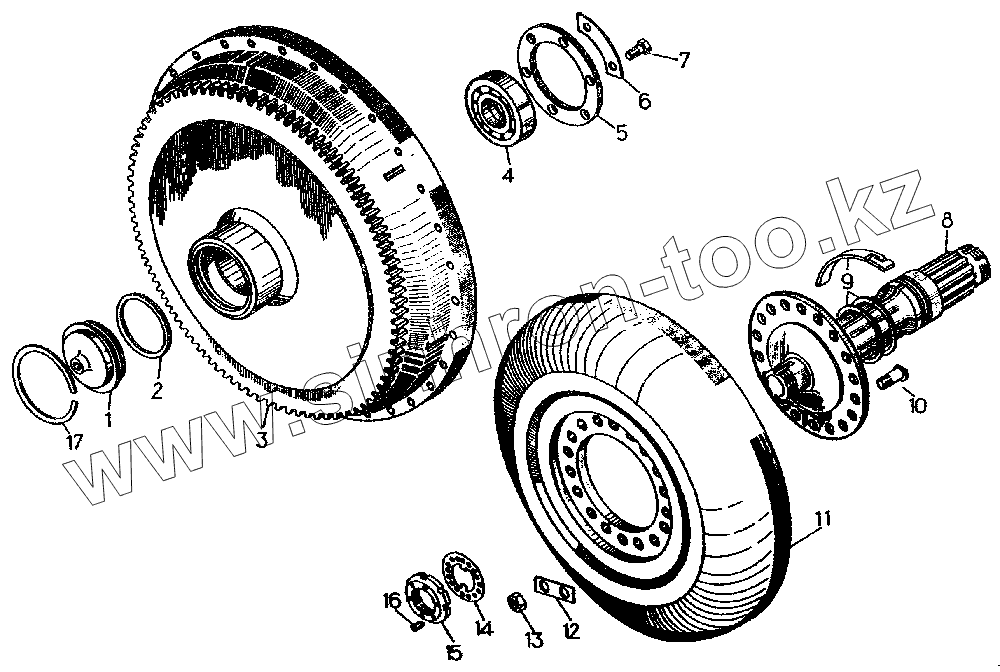

Каталог запасных частей к технике: ЧТЗ Т-10.02. Корпус и турбинный вал

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 64-14-45 Крышка
2 700-40-5919 Кольцо
3 64-14-10 Корпус
4 [Подшипник 176309] Подшипник 176309
5 64-14-46 Кольцо
6 700-31-2640 Пластина
7 [Болт М10х18.58.019] Болт М10х18.58.019
8 64-14-12 Вал
9 64-14-123 Кольцо
10 64-14-19 Стяжка
11 62-14-1 Колесо турбинное
12 700-31-2507 Пластина
13 [Гайка М14х1,5-6.019] Гайка М14х1,5-6.019
14 62-14-59 Пластина
15 700-30-2264 Гайка
16 [Винт В.М8х16.14Н] Винт В.М8х16.14Н
17 [Кольцо В 95] Кольцо В 95
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
