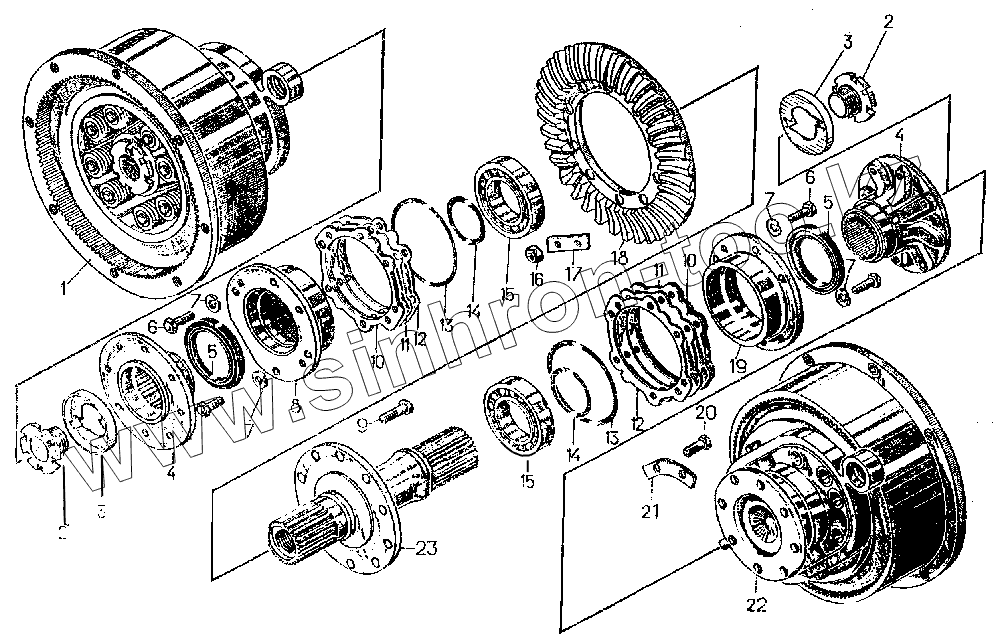

Каталог запасных частей к технике: ЧТЗ Т-10.02. Главная передача с бортовыми фрикционами

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
5
6
6
7
7
7
7
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
64-16-1СП 64-16-1СП Главная передача с бортовыми фрикционами
1 24-16-102СП Фрикцион бортовой левый
2 28-19-37-1 Пробка
3 700-31-2474 Пластина
4 50-16-14 Фланец
5 [Манжета 2.1-100х125-4] Манжета 2.1-100х125-4
6 28556 Болт
7 [Шайба 12 ОТ 65Г 09] Шайба 12 ОТ 65Г 09
8 28-16-4-1 Корпус подшипника
9 16103 Болт
10 28-16-107СП Прокладка
11 28-16-24 Прокладка
12 28-16-25 Прокладка
13 46905 Кольцо
14 46587-1 Кольцо
15 [Подшипник 7516А] Подшипник 7516А
16 30212 Гайка
17 31396 Пластина
18 64-16-1 Шестерня коническая
19 28-16-3-1 Корпус подшипника
20 700-28-2509 Болт
21 31318 Пластина
22 24-16-101СП Фрикцион бортовой правый
23 24-16-1 Вал
