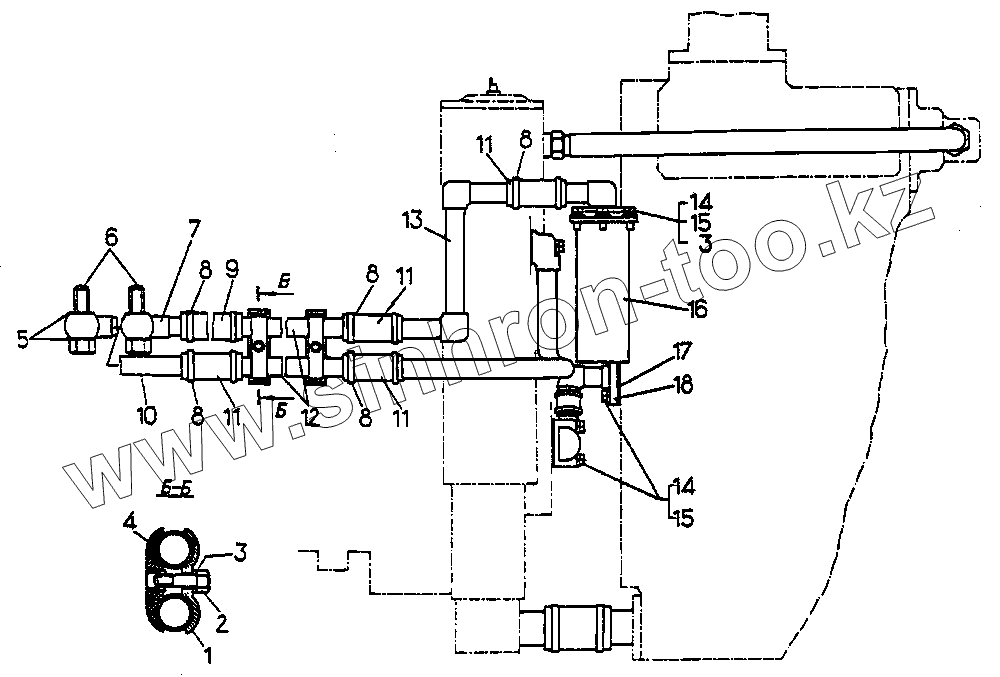

Каталог запасных частей к технике: ЧТЗ Т-10.02. Гидравлическая система питания, управления и смазки ГМТ

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
8
8
8
8
9
10
11
11
11
11
12
13
14
14
15
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 50-60-230 Прижим
2 [Болт М10х30.58.019] Болт М10х30.58.019
3 31308 Шайба
4 700-3137 Прокладка
5 261164 Кольцо
6 700-41-2575 Штуцер
7 64-60-104СП Труба
8 700-41-2224СП Хомут
9 700-46-2157 Рукав
10 64-60-102СП Труба
11 700-40-5967 Рукав
12 64-60-1 Труба
13 64-60-114СП Труба
14 [Болт М10х25.019] Болт М10х25.019
15 [Шайба 10 ОТ 65Г 09] Шайба 10 ОТ 65Г 09
16 64-60-106СП Фильтр
17 700-40-7594 Прокладка
18 64-60-109СП Труба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
