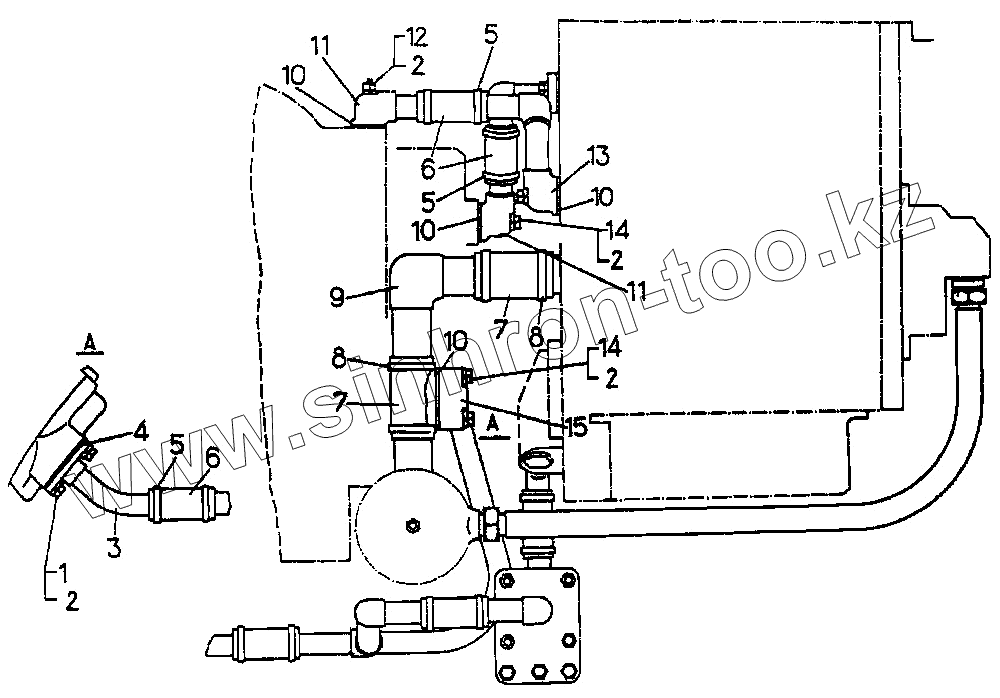

Каталог запасных частей к технике: ЧТЗ Т-10.02. Гидравлическая система питания, управления и смазки ГМТ

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
3
4
5
5
5
6
6
7
7
8
8
9
10
10
10
10
11
11
12
13
14
14
15
Позиция на иллюстрации Заводской номер детали Название детали
64-60-1СП 64-60-1СП Гидросистема питания, управления и смазки ГМТ
1 [Болт М10х25.58.018] Болт М10х25.58.018
2 [Шайба 10 ОТ 65Г 09] Шайба 10 ОТ 65Г 09
3 64-60-108СП Труба
4 700-40-7594 Прокладка
5 700-41-2224СП Хомут
6 700-40-5967 Рукав
7 700-40-3552 Рукав
8 37-26-139СП Хомут
9 62-60-116СП Труба
10 700-40-6515 Прокладка
11 64-60-107СП Труба
12 [Гайка М10.6.019] Гайка М10.6.019
13 64-60-103СП Труба
14 [Болт М10х55.58,019] Болт М10х55.58,019
15 64-60-111СП Труба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
