Каталог запасных частей к технике: ЧТЗ Т-10.02. Фильтр

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

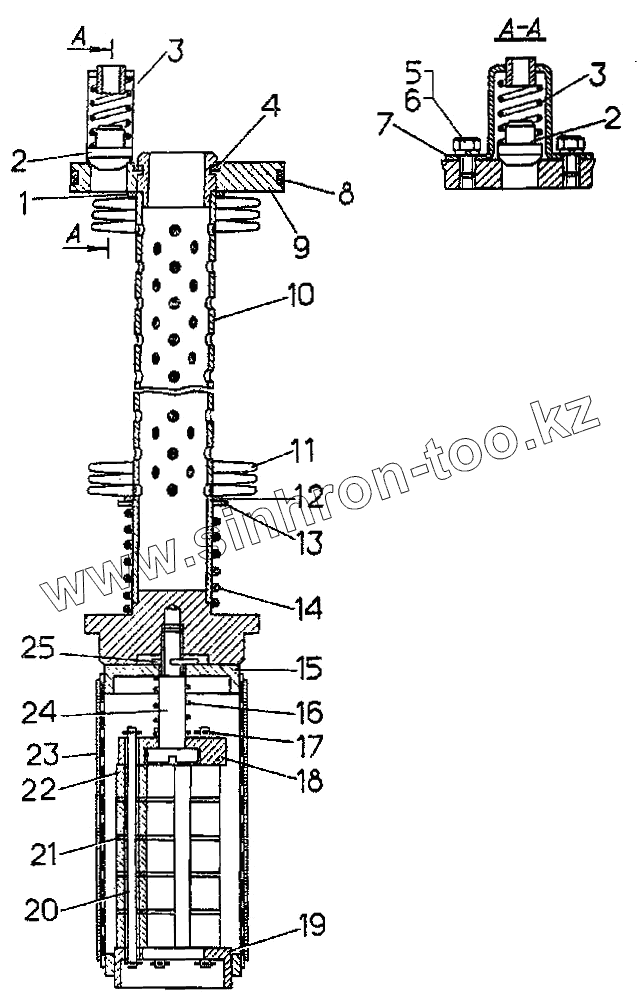

Позиция на иллюстрации	Заводской номер детали		Название детали
1	700-40-6517		Прокладка
2	62-14-79		Клапан
3	38327		Пружина
4	700-42-2320		Кольцо упорное
5	[Болт М8-6gх12.88.35.019]		Болт М8-6gх12.88.35.019
6	[Шайба 8Т 65Г 09]		Шайба 8Т 65Г 09
7	62-14-143СП		Планка
8	[Кольцо 110-120-58-2-2]		Кольцо 110-120-58-2-2
9	64-14-77		Крышка
10	64-14-130СП		Труба
11	18-26-161СП		Элемент фильтрующий
12	401063		Кольцо
13	700-31-2042		Шайба
14	700-38-2112		Пружина
15	64-14-131СП		Фильтр магнитный
16	38319		Пружина
17	[Шплинт 3,2х32]		Шплинт 3,2х32
18	64-14-85		Втулка
19	64-14-86		Втулка
20	64-14-88		Стержень
21	[Шайба 6.02.3кп]		Шайба 6.02.3кп
22	64-14-89		Магнит
23	64-14-132СП		Заборник
24	64-14-87		Стяжка
25	[Шплинт 1.6х16]		Шплинт 1.6х16

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
