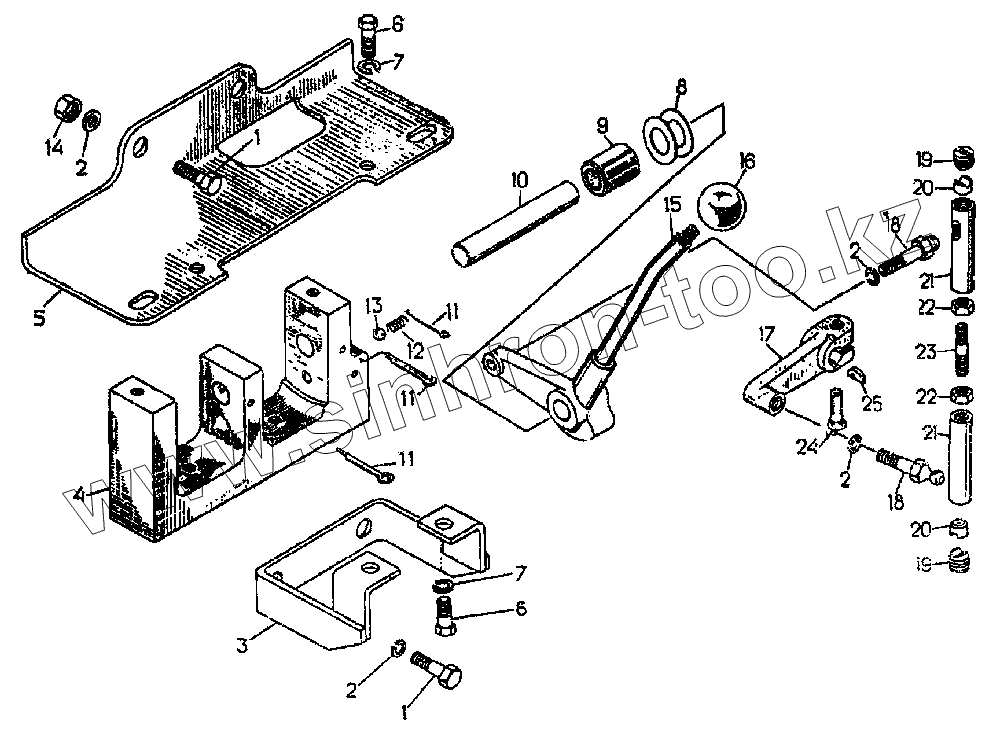

Каталог запасных частей к технике: ЧТЗ Т-10.02. Детали управления декомпрессором

Тип техники

Марка

Модель

Схема

1

1

2

2

2

2

3

4

5

6

6

7

7

8

9

10

11

11

12

12

13

14

15

16

17

18

18

19

19

20

20

21

21

22

22

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
51-74-209СП	51-74-209СП		Блок управления
51-74-216СП	51-74-216СП		Рычаг
74107СП	74107СП		Муфта
16-74-186СП	16-74-186СП		Тяга
1	[Болт М12х30.58.019]		Болт М12х30.58.019
2	[Шайба 12 ОТ 65Г 09]		Шайба 12 ОТ 65Г 09
3	51-74-214СП		Кронштейн
4	51-74-118		Кронштейн
5	51-74-117		Кронштейн
6	[Болт М10х20.58 019]		Болт М10х20.58 019
7	[Шайба 10 ОТ 65Г 09]		Шайба 10 ОТ 65Г 09
8	18-74-122		Прокладка
9	51-74-94		Втулка
10	700-47-2119		Ось
11	[Шплинт 4х50]		Шплинт 4х50
12	38506		Пружина
13	[Шарик Б 10-200]		Шарик Б 10-200
14	[Гайка М12.6.019]		Гайка М12.6.019
15	51-74-213СП		Рычаг
16	409.474.001-03Т		Ручка
17	16-04-23		Рычаг
18	74109		Палец
19	74157		Пробка
20	74111		Вкладыш
21	74156		Корпус
22	[Гайка М12х1,25-6.019]		Гайка М12х1,25-6.019
23	700-29-2142		Шпилька
24	[Болт М10х25.58.019]		Болт М10х25.58.019
25	700-34-2014		Шпонка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
