Каталог запасных частей к технике: ЧТЗ Т-10.02. Бортовые фрикционы

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

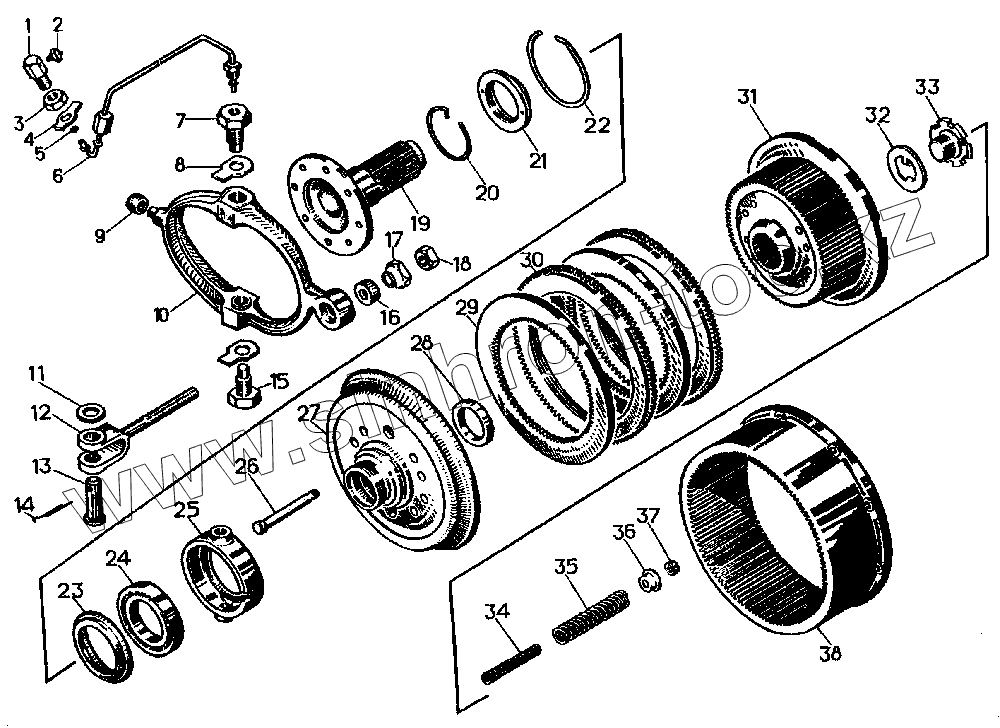

Позиция на иллюстрации	Заводской номер детали		Название детали
24-16-102СП	24-16-102СП		Фрикцион бортовой левый
24-16-101СП	24-16-101СП		Фрикцион бортовой правый
50-16-105СП	50-16-105СП		Бортовой фрикцион
50-16-106СП	50-16-106СП		Тарелка нажимная
16131СП	16131СП		Рычаг
1	700-41-2702		Штуцер
2	[Масленка 1.3.Ц6]		Масленка 1.3.Ц6
3	[Гайка М20х1,5-60019 ГОСТ 5915-70]		Гайка М20х1,5-60019 ГОСТ 5915-70
4	31543		Шайба
5	46524		Кольцо
6	16348СП		Трубка
7	16350		Палец
8	31317		Шайба
9	16133		Наконечник рычага
10	16202		Рычаг
11	3193-1		Шайба
12	17375		Вилка
13	700-47-2091		Ось
14	[Шплинт 4х32 ГОСТ 379-79]		Шплинт 4х32 ГОСТ 379-79
15	16136		Палец
16	16134		Седло
17	17377		Гайка
18	30246		Гайка
19	24-16-4		Полуось
20	700-58-2004		Кольцо
21	28-16-13		Гайка
22	700-58-2003		Кольцо
23	28-16-12		Отражатель
24	[Подшипник 46120]		Подшипник 46120
25	28-16-11		Корпус подшипника
26	16127		Палец
27	28-16-10		Тарелка
28	28-16-14		Кольцо
29	16121		Диск
30	24-16-103СП		Диск
31	24-16-5		Барабан внутренний
32	700-31-2352		Пластина
33	28-19-37-1		Пробка
34	38318		Пружина внутренняя
35	38360		Пружина наружная
36	16177		Тарелка
37	16178		Сухарь
38	28-16-15		Барабан наружный

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
