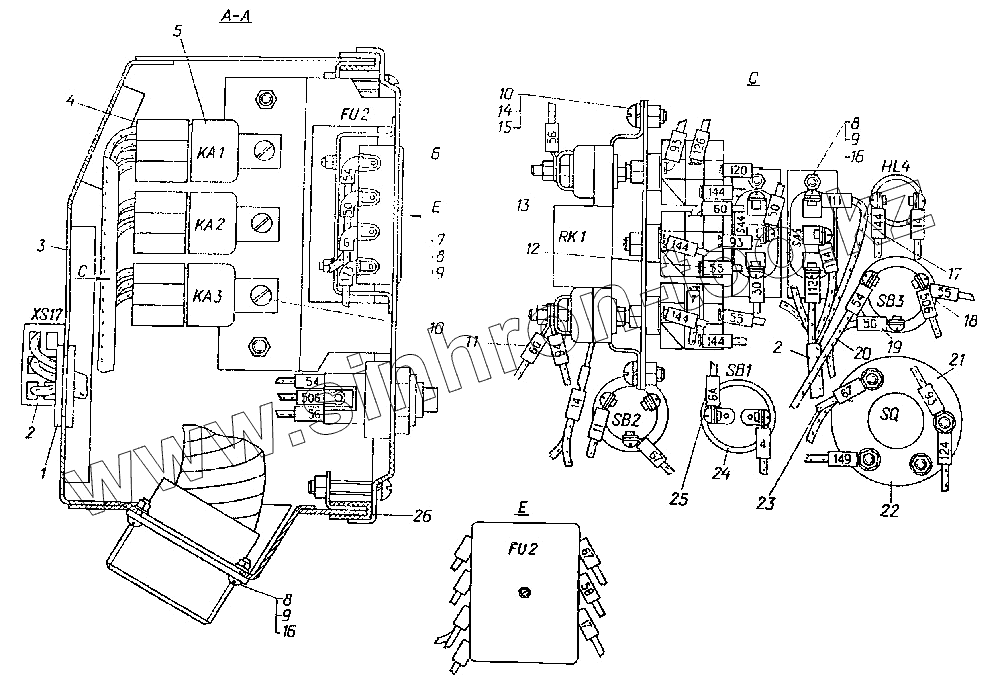

Каталог запасных частей к технике: ЧТЗ Т-10.02. Блок пуска и контроля (продолжение)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
8
8
9
9
9
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
[Выключатель ВК 862-ВТ] [Выключатель ВК 862-ВТ] Выключатель ВК 862-ВТ
[Выключатель ВК 322-Г] [Выключатель ВК 322-Г] Выключатель ВК 322-Г
1 41879 Кольцо
2 64-10-145СП Жгут 6
3 64-10-117СП Корпус
4 [Колодка для наружных штекеров] Колодка для наружных штекеров
5 11.3747.010 Реле
6 64-10-147-01СП Провод 50
7 [Винт В.М4-6gх20.58.019] Винт В.М4-6gх20.58.019
8 [Гайка М4.6.019] Гайка М4.6.019
9 [Шайба 4Т 65Г 06] Шайба 4Т 65Г 06
10 [Винт В.М6х12.58.019] Винт В.М6х12.58.019
11 64-10-153СП Провод 60
12 64-10-150-01СП Провод 55
13 1212.3741 Резистор добавочный с электротермическим реле
14 [Шайба 6Т 65Г 09] Шайба 6Т 65Г 09
15 [Гайка М6.6.019] Гайка М6.6.019
16 [Винт В.М4-6gх12.58.019] Винт В.М4-6gх12.58.019
17 64-10-151СП Провод 144
18 11.3704.710.76 Выключатель
19 64-10-147-03СП Провод 56
20 54-10-147СП Провод 54
21 64-10-150СП Провод 93
22 [Выключатель ВК 862-В] Выключатель ВК 862-В
23 64-10-146СП Провод 67
24 [Выключатель ВК 322] Выключатель ВК 322
25 64-10-147-02СП Провод 6А
26 700-40-7055 Уплотнение
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
