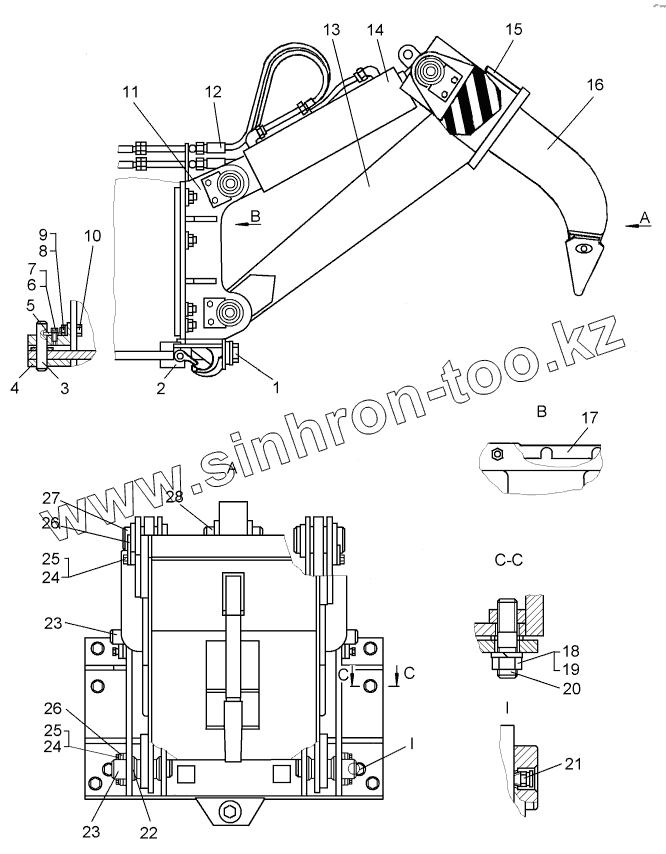

Каталог запасных частей к технике: ЧТЗ Рабочее оборудование Б10М. Оборудование рыхлительное 10 Н2
50-50-16СП
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
23
24
24
25
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-50-16СП | 50-50-16СП | Оборудование рыхлительное 10 Н2 | |
| 1 | 700-28-2496 | Болт | |
| 2 | 50-50-138СП | Серьга прицепная | |
| 3 | 20445 | Ось | |
| 4 | 20444 | Кронштейн передний | |
| 5 | 20446 | Планка | |
| 6 | БолтМ12х1,25х25.58.019 | Болт | |
| 7 | 700-31-2482 | Шайба | |
| 8 | ГайкаМ24.6.019 | Гайка | |
| 9 | Шайба24Т65Г09 | Шайба | |
| 10 | БолтМ24х75.88.45 | Болт | |
| 11 | 50-50-268СП | Рама | |
| 12 | 64-26-27-01СП | Рукав с защитой | |
| 13 | 50-50-270СП | Балка | |
| 14 | 50-50-225СП | Гидроцилиндр | |
| 15 | 50-50-263СП | Балка | |
| 16 | 50-50-264СП | Зуб | |
| 17 | 50-50-216 | Прокладка | |
| 17 | 50-50-217 | Прокладка | |
| 18 | 30230 | Гайка | |
| 19 | Шайба3065Г09 | Шайба | |
| 20 | 29338 | Шпилька | |
| 21 | Масленка1.3Ц6 | Масленка | |
| 22 | 50-50-5 | Втулка | |
| 23 | 50-50-360-01 | Палец | |
| 24 | БолтМ16х30.58.019 | Болт | |
| 25 | Шайба16ОТ65Г09 | Шайба | |
| 26 | 71-53-305 | Планка | |
| 27 | 50-50-360 | Палец | |
| 28 | 50-50-359 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
