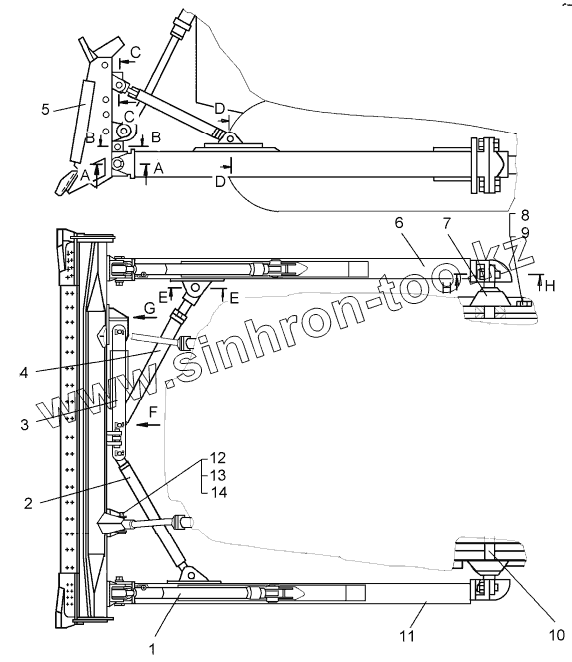

Каталог запасных частей к технике: ЧТЗ Рабочее оборудование Б10М. Оборудование бульдозерное 10В4
70-52-10-01СП
70-52-10-02СП
70-52-10-03СП
70-52-10СП
1
2
3
4
5
5
5
5
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-52-10-01СП | 70-52-10-01СП | Оборудование бульдозерное 10В4 | |
| 70-52-10-02СП | 70-52-10-02СП | Оборудование бульдозерное 10В4 | |
| 70-52-10-03СП | 70-52-10-03СП | Оборудование бульдозерное 10В4 | |
| 70-52-10СП | 70-52-10СП | Оборудование бульдозерное 10В4 | |
| 1 | 80-52-101СП | Раскос | |
| 2 | 70-52-125СП | Тяга | |
| 3 | 80-52-271СП | Балка | |
| 4 | 80-52-301СП | Подкос | |
| 5 | 70-52-120-03СП | Отвал | |
| 5 | 70-52-126СП | Отвал | |
| 5 | 70-52-120-02СП | Отвал | |
| 5 | 70-52-120-01СП | Отвал | |
| 5 | 70-52-120СП | Отвал | |
| 6 | 70-50-133СП | Брус | |
| 7 | Опора | Опора | |
| 8 | БолтМ20х1,5х62 | Болт | |
| 9 | 70-52-37 | Фиксатор | |
| 10 | 70-52-127СП | Фиксатор | |
| 11 | 80-52-36-06 | Брус | |
| 12 | 80-52-88 | Палец | |
| 13 | 80-52-88 | Палец | |
| 14 | Шплинт4х32.019 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
