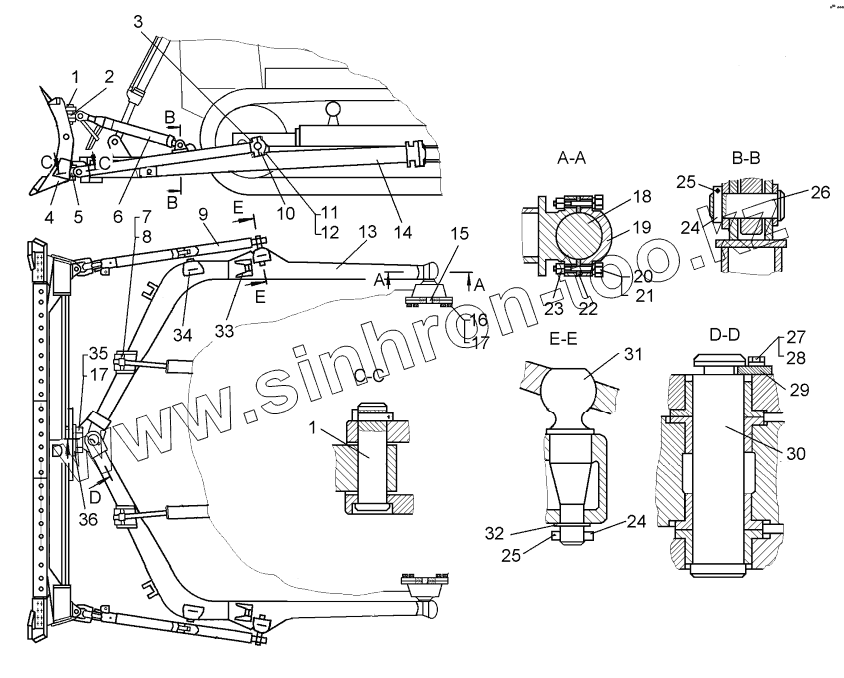

Каталог запасных частей к технике: ЧТЗ Рабочее оборудование Б10М. Оборудование бульдозерное 10Д3
80-52-29-01СП
80-52-29СП
1
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-52-29-01СП | 80-52-29-01СП | Оборудование бульдозерное 10 Д3 | |
| 80-52-29СП | 80-52-29СП | Оборудование бульдозерное 10 Д3 | |
| 1 | 80-52-30-05 | Палец | |
| 2 | 80-52-167СП | Крестовина | |
| 3 | 700-30-2238 | Гайка | |
| 4 | 80-52-166СП | Отвал | |
| 4 | 80-52-166-01СП | Отвал | |
| 5 | 80-52-142 | Крестовина | |
| 6 | 80-52-175СП | Раскос | |
| 7 | 80-52-30-02 | Палец | |
| 8 | Шплинт8х80,019 | Шплинт | |
| 9 | 80-52-400СП | Брус толкателя | |
| 10 | 80-52-136 | Крышка | |
| 11 | 700-28-2491 | Болт | |
| 12 | Шайба24Т65Г09 | Шайба | |
| 13 | 80-52-401СП | Полурама | |
| 14 | 80-52-402СП | Полурама | |
| 15 | 70-52-37 | Фиксатор | |
| 16 | БолтМ20х1,5х62 | Болт | |
| 17 | Шайба20ОТ65Г09 | Шайба | |
| 18 | 70-52-133СП | Опора | |
| 19 | 80-52-83 | Крышка | |
| 20 | 700-28-2518 | Болт | |
| 21 | Шайба30ОТ65Г09 | Шайба | |
| 22 | 80-52-66 | Прокладка | |
| 23 | 30230 | Гайка | |
| 24 | 80-52-88 | Палец | |
| 25 | Шплинт4х32.019 | Шплинт | |
| 26 | 80-52-30-04 | Палец | |
| 27 | БолтМ16-8gх30.58.019 | Болт | |
| 28 | Шайба16ОТ65Г09 | Шайба | |
| 29 | 80-52-166 | Ригель | |
| 30 | 80-52-163 | Палец | |
| 31 | 80-52-159 | Палец шаровой | |
| 32 | 700-31-2795 | Шайба | |
| 33 | 80-52-143 | Проушина | |
| 34 | 80-52-146 | Кронштейн | |
| 35 | БолтМ20х50.88.35.019 | Болт | |
| 36 | 80-52-178 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
