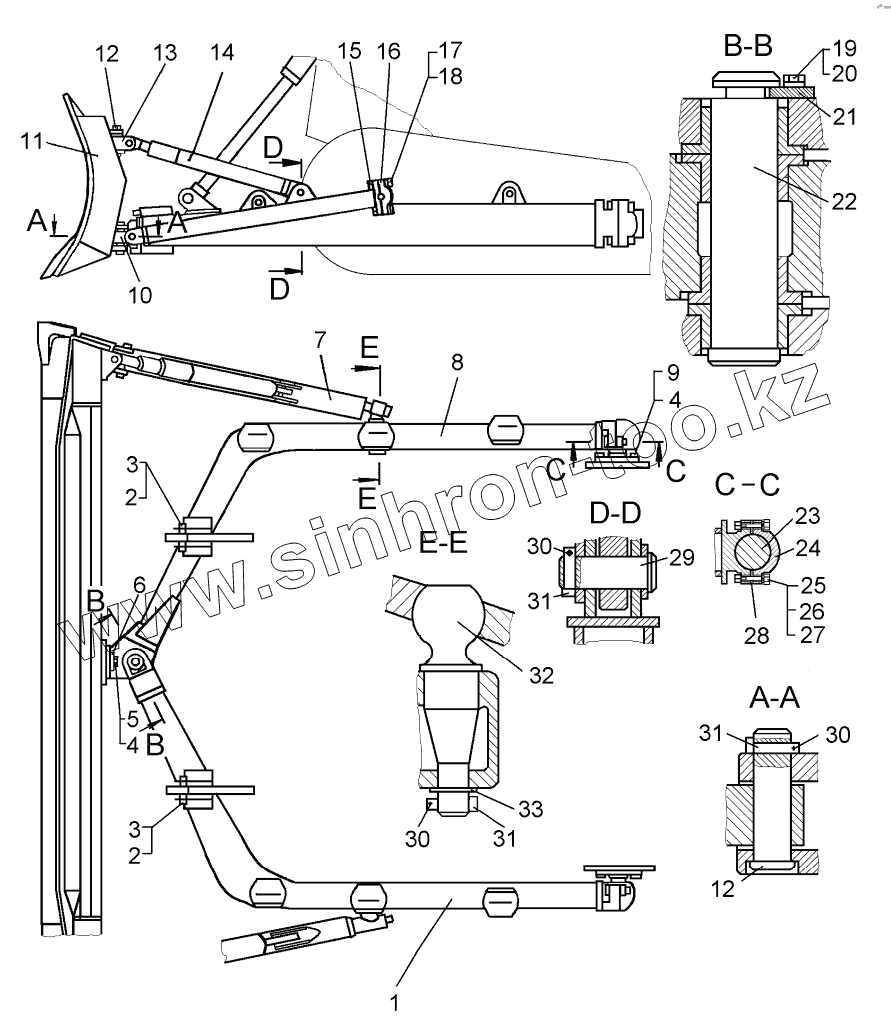

Каталог запасных частей к технике: ЧТЗ Рабочее оборудование Б10М. Оборудование бульдозерное 10Д
80-52-7-01СП
80-52-7СП
1
2
2
3
3
4
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
31
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-52-7-01СП | 80-52-7-01СП | Оборудование бульдозерное 10Д | |
| 80-52-7СП | 80-52-7СП | Оборудование бульдозерное 10Д | |
| 1 | 80-52-349СП | Полурама | |
| 2 | 80-52-30-02 | Палец | |
| 3 | Шплинт8х80.019 | Шплинт | |
| 4 | Шайба20ОТ65Г09 | Шайба | |
| 5 | БолтМ20х50.88.35.019 | Болт | |
| 6 | 80-52-178 | Крышка | |
| 7 | 80-52-346СП | Брус толкателя | |
| 8 | 80-52-348СП | Полурама | |
| 9 | БолтМ20х1,5х62 | Болт | |
| 10 | 80-52-142 | Крестовина | |
| 11 | 80-52-166СП | Отвал | |
| 11 | 80-52-166-01СП | Отвал | |
| 12 | 80-52-30-05 | Палец | |
| 13 | 80-52-167СП | Крестовина | |
| 14 | 80-52-175СП | Раскос | |
| 15 | 700-30-2238 | Гайка | |
| 16 | 80-52-136 | Крышка | |
| 17 | 700-28-2491 | Болт | |
| 18 | Шайба24Т65Г09 | Шайба | |
| 19 | БолтМ16-8gх30.58.019 | Болт | |
| 20 | Шайба16ОТ65Г09 | Шайба | |
| 21 | 80-52-166 | Ригель | |
| 22 | 80-52-163 | Палец | |
| 23 | 80-52-118СП | Опора | |
| 24 | 80-52-83 | Крышка | |
| 25 | 30230 | Гайка | |
| 26 | 700-28-2518 | Болт | |
| 27 | Шайба3065Г09 | Шайба | |
| 28 | 80-52-66 | Прокладка | |
| 29 | 80-52-30-04 | Палец | |
| 30 | Шплинт4х32.019 | Шплинт | |
| 31 | 80-52-88 | Палец | |
| 32 | 80-52-159 | Палец шаровой | |
| 33 | 700-31-2613 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
