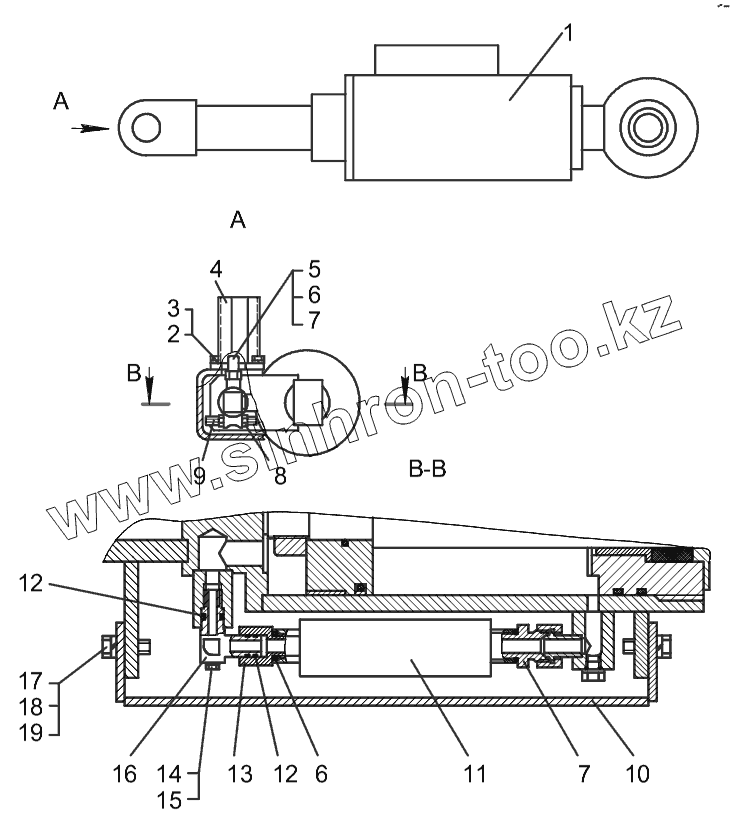

Каталог запасных частей к технике: ЧТЗ Рабочее оборудование Б10М. Гидрораскос
50-50-121СП
1
2
3
4
5
6
6
7
7
8
9
10
11
12
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-50-121СП | 50-50-121СП | Гидрораскос | |
| 1 | 50-50-226СП | Гидроцилиндр | |
| 2 | БолтМ10-6g25.58.019 | Болт | |
| 3 | Шайба10ОТ65Г09 | Шайба | |
| 4 | 50-50-178СП | Ограждение | |
| 5 | 700-40-7035 | Заглушка | |
| 6 | 700-40-7939 | Кольцо | |
| 7 | 700-41-3533 | Штуцер | |
| 8 | ГайкаМ8.6.019 | Гайка | |
| 9 | 700-29-2470 | Шпилька | |
| 10 | 50-50-177СП | Кожух | |
| 11 | 50-50-195СП | Гидрозамок | |
| 12 | 700-40-7938 | Кольцо | |
| 13 | 50-50-186 | Компенсатор | |
| 14 | 28458 | Болт | |
| 15 | 40920 | Кольцо | |
| 16 | 700-41-3532 | Угольник | |
| 17 | БолтМ12-6gх35.58.019 | Болт | |
| 18 | Шайба12ОТ65Г09 | Шайба | |
| 19 | 31372 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
