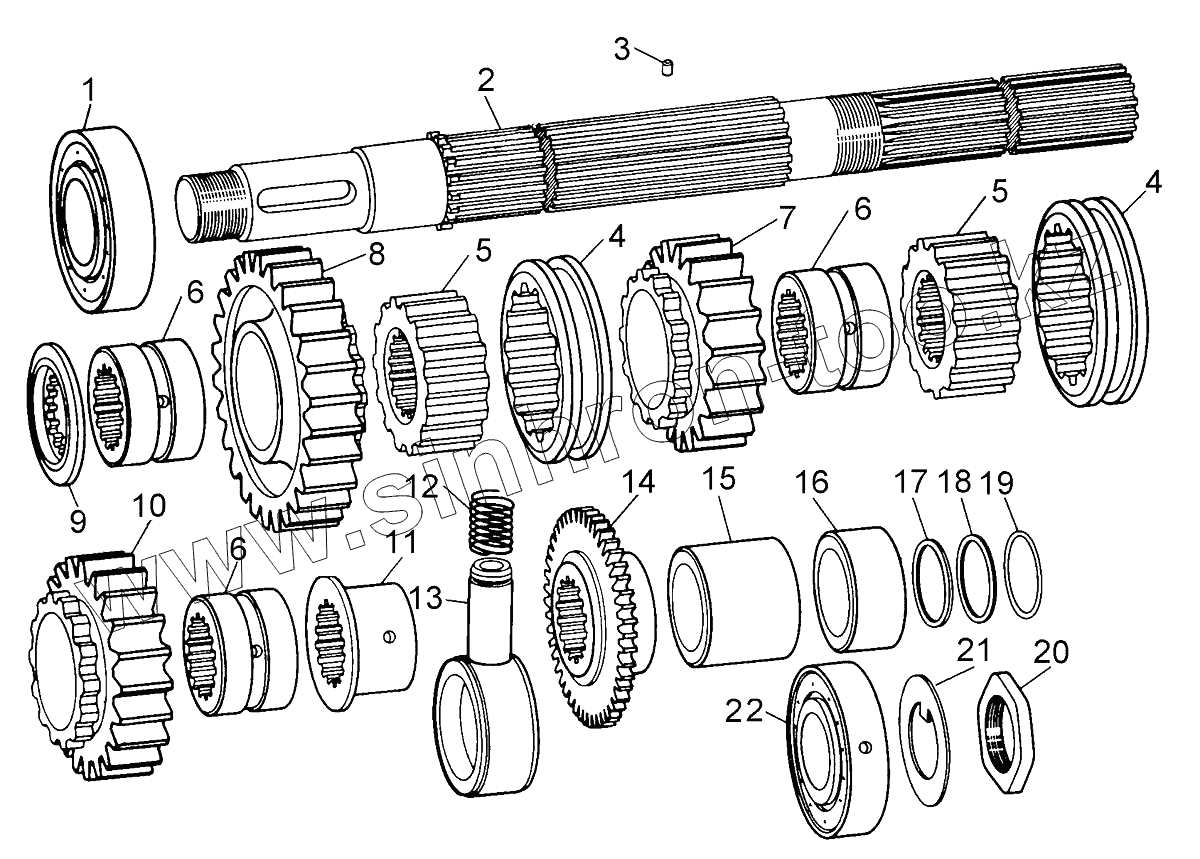

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Вал верхний

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
50-12-223СП
1
2
3
4
4
5
5
6
6
6
7
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
50-12-223СП 50-12-223СП Вал
1 2312КМ Подшипник 2312КМ
2 18-12-132 Вал верхний
3 700-32-2039 Штифт
4 18-12-323 Муфта
5 18-12-324 Муфта
6 35-12-1 Втулка
7 18-12-321 Шестерня
7 18-12-321-01 Шестерня
8 18-12-320-01 Шестерня
8 18-12-320 Шестерня
9 18-12-199 Кольцо
10 18-12-322 Шестерня
10 18-12-322-01 Шестерня
11 18-12-141 Втулка
12 700-38-2756 Пружина
13 18-12-143СП Хомут в сборе
14 18-12-107 Шестерня
15 50-12-597 Втулка
16 50-12-576 Втулка
17 18-12-312 Прокладка
18 18-12-144 Прокладка
19 18-12-169 Прокладка
20 700-30-2301-01 Гайка
21 700-31-2543 Шайба стопорная
22 402311 Подшипник 402311
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
