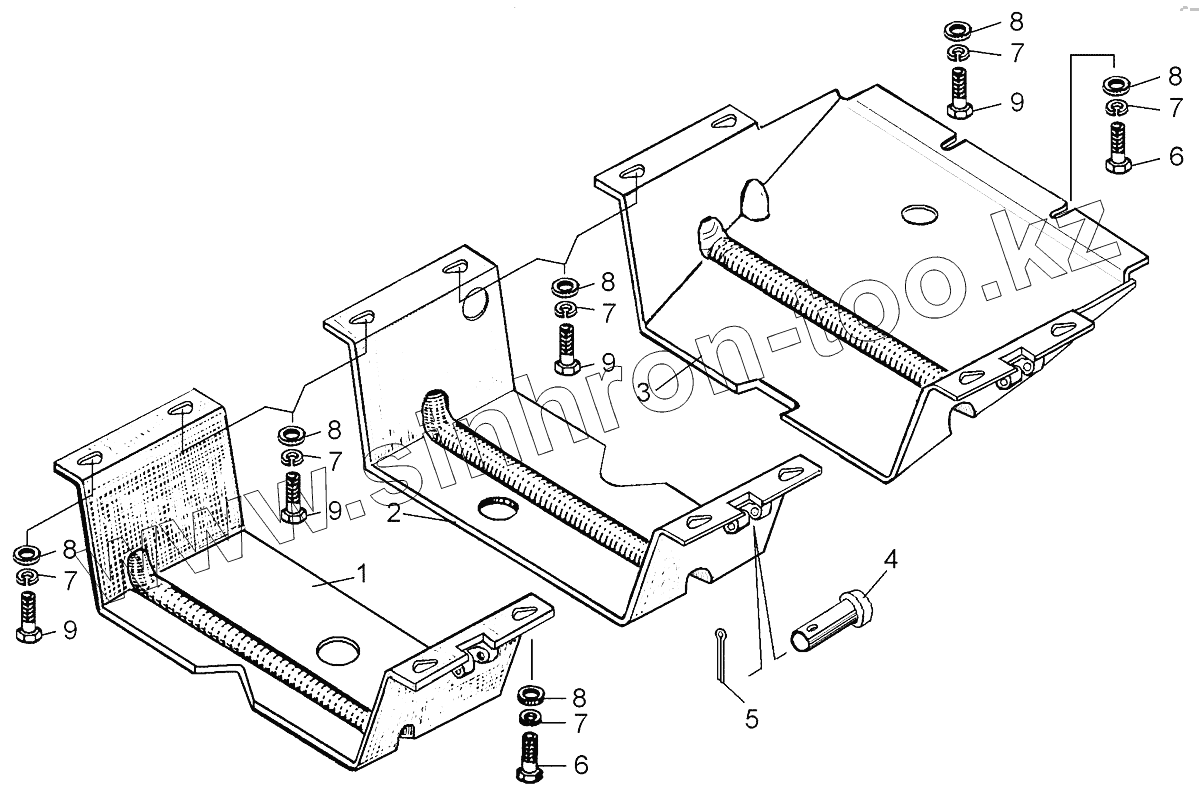

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Установка защиты двигателя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
64-51-21-01СП
1
2
3
4
5
6
6
7
7
7
7
7
7
8
8
8
8
8
8
9
9
9
9
Позиция на иллюстрации Заводской номер детали Название детали
64-51-21-01СП 64-51-21-01СП Установка защиты двигателя
1 50-51-122-01СП Кожух
2 50-51-121-01СП Кожух
3 64-51-169-01СП Кожух
4 261464 Палец
5 Шплинт5х40.019 Шплинт 5х40.019
6 700-28-2622 Болт
7 Шайба16.ОТ.65Г.09 Шайба 16.ОТ.65Г.09
8 700-31-2586 Шайба
9 Болт3М16х1,5-6gх45.88.38ХС.016 Болт 3М16х1,5-6gх45.88.38ХС.016
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
