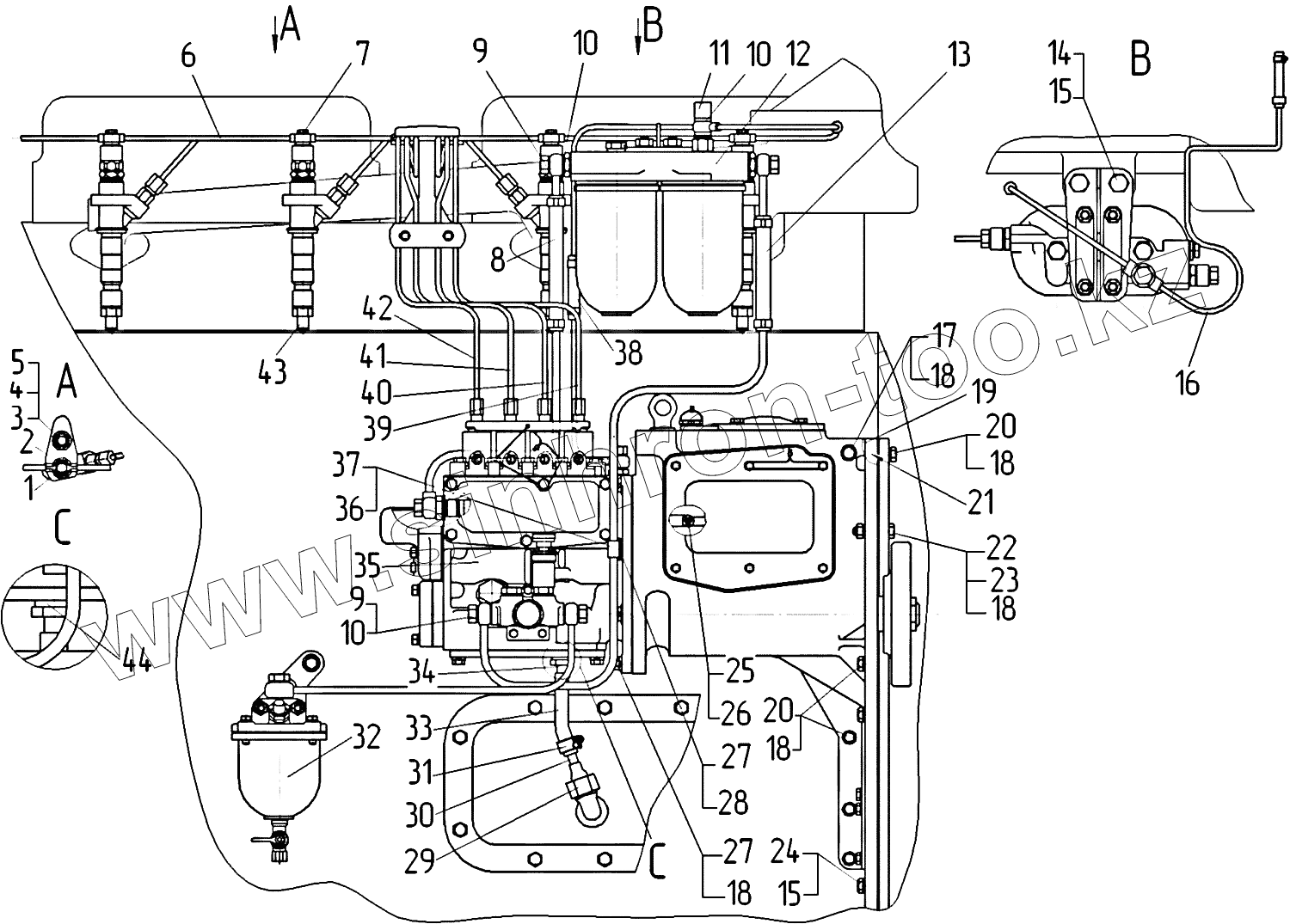

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Установка топливной аппаратуры
65-104-04СП
1
2
3
4
5
6
7
8
9
9
10
10
10
11
12
13
14
15
15
16
17
18
18
18
18
18
19
20
20
21
21
22
23
24
24
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 65-104-04СП | 65-104-04СП | Установка топливной аппаратуры | |
| 1 | 67143 | Штуцер | |
| 2 | 14-69-42 | Рычаг | |
| 3 | 700-30-2414 | Гайка | |
| 4 | 14-69-46 | Шайба | |
| 5 | 29466-01 | Шпилька | |
| 6 | 51-69-111СП | Трубка | |
| 7 | 40938 | Кольцо | |
| 8 | 51-41-148СП | Топливопровод | |
| 9 | 700-41-2716 | Штуцер | |
| 10 | 51-06-8 | Кольцо | |
| 11 | 51-70-136СП | Клапан | |
| 12 | 51-70-153СП | Фильтр топливный | |
| 13 | 51-41-147СП | Топливопровод | |
| 14 | БолтМ12-6gх25.58.019 | Болт | |
| 15 | Шайба12.ОТ.65Г.09 | Шайба 12.ОТ.65Г.09 | |
| 16 | 51-41-141СП | Трубка | |
| 17 | БолтМ10-6gх170.58.019 | Болт М10-6gх170.58.019 | |
| 18 | Шайба10.ОТ.65Г.09 | Шайба 10.ОТ.65Г.09 | |
| 19 | 06577 | Прокладка | |
| 20 | БолтМ10-6gх30.58 | Болт М10-6gх30.58 | |
| 21 | 700-40-20011 | Прокладка | |
| 21 | 46170 | Прокладка | |
| 22 | БолтМ10-6gх40.58.019 | Болт | |
| 23 | ГайкаМ10-7Н.6.019 | Гайка | |
| 24 | БолтМ12-6gх40.58.019 | Болт | |
| 24 | 28579 | Болт | |
| 25 | 06322 | Ось | |
| 26 | 51-06-44 | Шплинт | |
| 26 | 354-17 | Шплинт 2х12 | |
| 27 | 3084 | Гайка | |
| 28 | 353-07-1 | Шайба чистая 10 | |
| 29 | 700-41-3565 | Гайка накидная | |
| 30 | 51-41-152СП | Трубка | |
| 31 | SGT20-32/9 | Хомут червячный | |
| 32 | 51-70-23СП | Установка топливного фильтра грубой очистки | |
| 33 | 700-40-20010 | Рукав | |
| 34 | 51-41-139СП | Трубка | |
| 35 | 51-157СП | Насос топливный | |
| 36 | 700-40-2654 | Прокладка | |
| 37 | 700-41-3598 | Хомут | |
| 38 | 51-69-133СП | Трубка | |
| 39 | 51-69-128СП | Топливопровод высокого давления | |
| 40 | 51-69-129СП | Топливопровод высокого давления | |
| 41 | 51-69-130СП | Топливопровод III цилиндра | |
| 42 | 51-69-131СП | Топливопровод IV цилиндра | |
| 43 | 14-69-117-1СП | Форсунка | |
| 44 | 700-40-333-02 | Кольцо |
