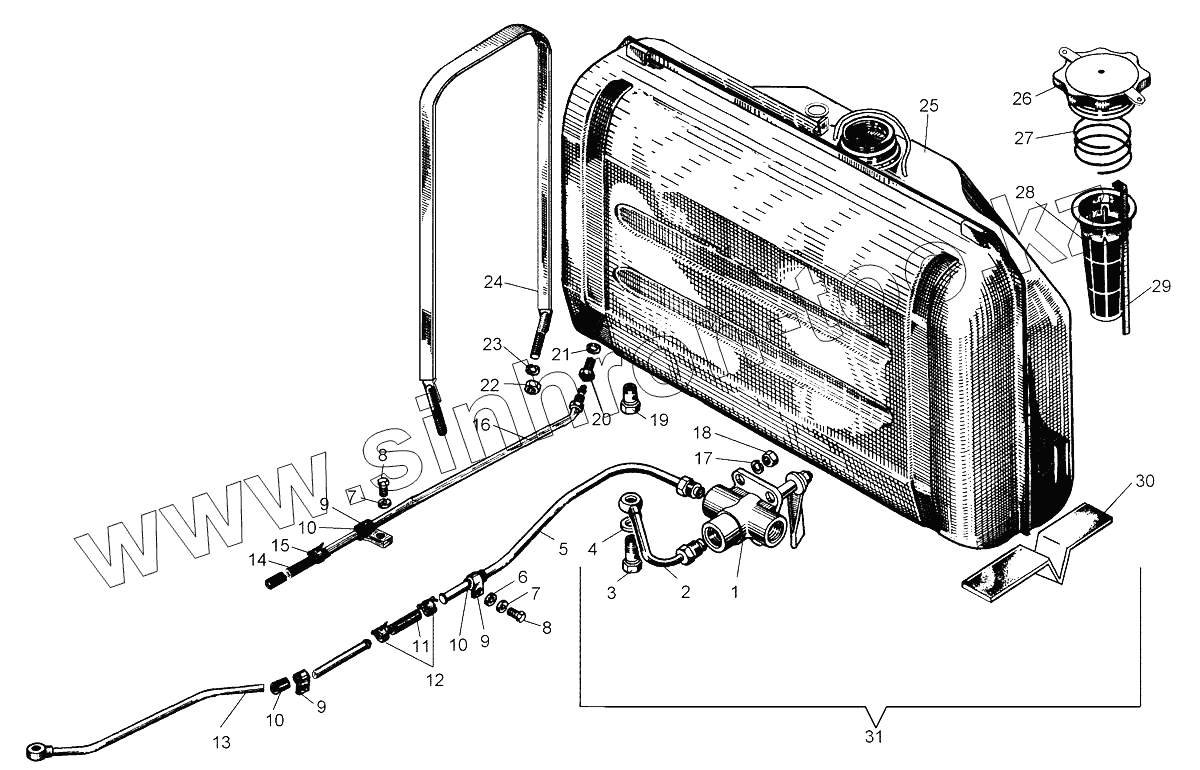

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Установка топливного бака

Тип техники

Марка

Модель

Схема

48-25-3СП

1

1

2

3

4

5

6

7

7

8

8

9

9

9

10

10

10

11

12

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
48-25-3СП	48-25-3СП		Установка топливного бака
1	ПП8		Кран ПП8
1	ПП8-1		Кран ПП8-1
2	50-25-188СП		Труба
3	700-41-2716		Штуцер
4	51-06-8		Кольцо
5	50-25-189СП		Труба
6	31308		Шайба
7	Шайба10.ОТ.65Г.09		Шайба 10.ОТ.65Г.09
8	БолтМ10х20.58.019		Болт М10х20.58.019
9	41627		Скоба
10	700-40-2654		Прокладка
11	700-46-2187		Рукав
12	12-22/9W2		Хомут червячный
12	700-41-2235-06СП		Хомут
13	50-25-270-01СП		Труба
14	700-46-2417-01		Рукав
15	8-16/9W2		Хомут червячный
16	64-25-171СП		Трубка
17	Шайба6Т.65Г.09		Шайба 6Т.65Г.09
18	ГайкаМ6-7Н.6.019		Гайка
19	371		Пробка
20	700-41-4055		Ниппель
21	40911		Кольцо
22	3013		Гайка
23	Шайба16.ОТ.65Г.09		Шайба 16.ОТ.65Г.09
24	50-25-412СП		Лента
25	50-25-182-01СП		Бак
26	50-25-247СП		Крышка
27	700-38-2703		Пружина
28	50-25-264СП		Фильтр 160Б
29	50-25-32		Линейка
30	700-40-7286		Прокладка
31	50-25-180-01СП		Бак в сборе
