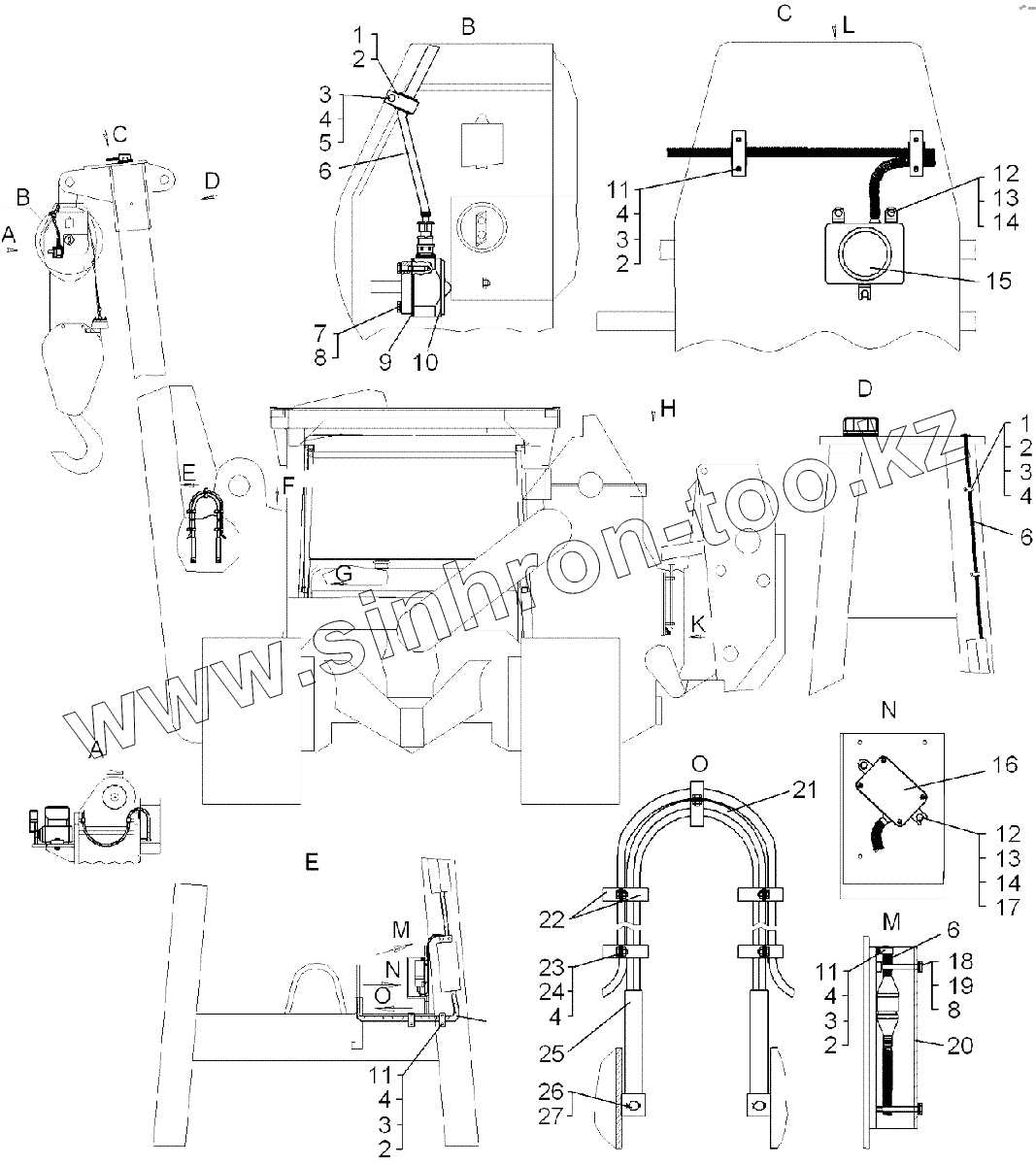

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Установка системы безопасности АЗК110-22

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
71-86-9-02СП
71-86-9-01СП
1
1
2
2
2
2
2
3
3
3
3
3
4
4
4
4
4
4
5
6
6
6
6
7
8
8
9
10
11
11
11
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали
71-86-9СП 71-86-9СП Установка прибора безопасности АЗК110-22
71-86-9-03СП 71-86-9-03СП Установка прибора безопасности АЗК110-22
71-86-9-02СП 71-86-9-02СП Установка прибора безопасности АЗК110-22
71-86-9-01СП 71-86-9-01СП Установка прибора безопасности АЗК110-22
1 700-54-201-16 Хомутик
2 700-40-2654 Прокладка
3 БолтМ6-6gх12.88.35.019 Болт М6-6gх12.88.35.019
4 Шайба6Т.65Г.09 Шайба 6Т.65Г.09
5 31453 Шайба
6 РИВП.453766.201-02 Жгут 201-02
6 РИВП.453766.201-03 Жгут 201-03
7 БолтМ10-6gх35.58.019 Болт
8 Шайба10.ОТ.65Г.09 Шайба 10.ОТ.65Г.09
9 700-31-2742 Пластина
10 РИВП.453848.006 Датчик ДСТ5.2
11 71-86-13-01 Скоба
12 БолтМ8-6gх16.88.35.019 Болт
13 Шайба8Т.65Г.09 Шайба 8Т.65Г.09
14 31386 Шайба
15 РИВП.453848.047 Датчик приближения ДЛ220.16
16 РИВП.453847.020 Датчик угла наклона ДУГ45.14
17 ГайкаМ8-7Н.6.019 Гайка
18 БолтМ10-6gх80.58.019 Болт М10-6gх80.58.019
19 31308-1 Шайба
20 71-86-1 Крышка
21 РИВП.453766.200 Жгут 200
22 71-86-13 Скоба
23 БолтМ6-6gх20.88.35.019 Болт
24 ГайкаМ6-7Н.6.019 Гайка
25 71-86-105СП Компенсатор
26 71-86-10 Ось
27 4х25.019 Шплинт 4х25.019
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
