Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Установка рамы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
71-53-13СП
71-53-4СП
1
2
2
3
4
5
5
6
7
8
8
8
8
9
9
9
9
10
10
11
11
12
13
13
14
14
15
15
16
17
18

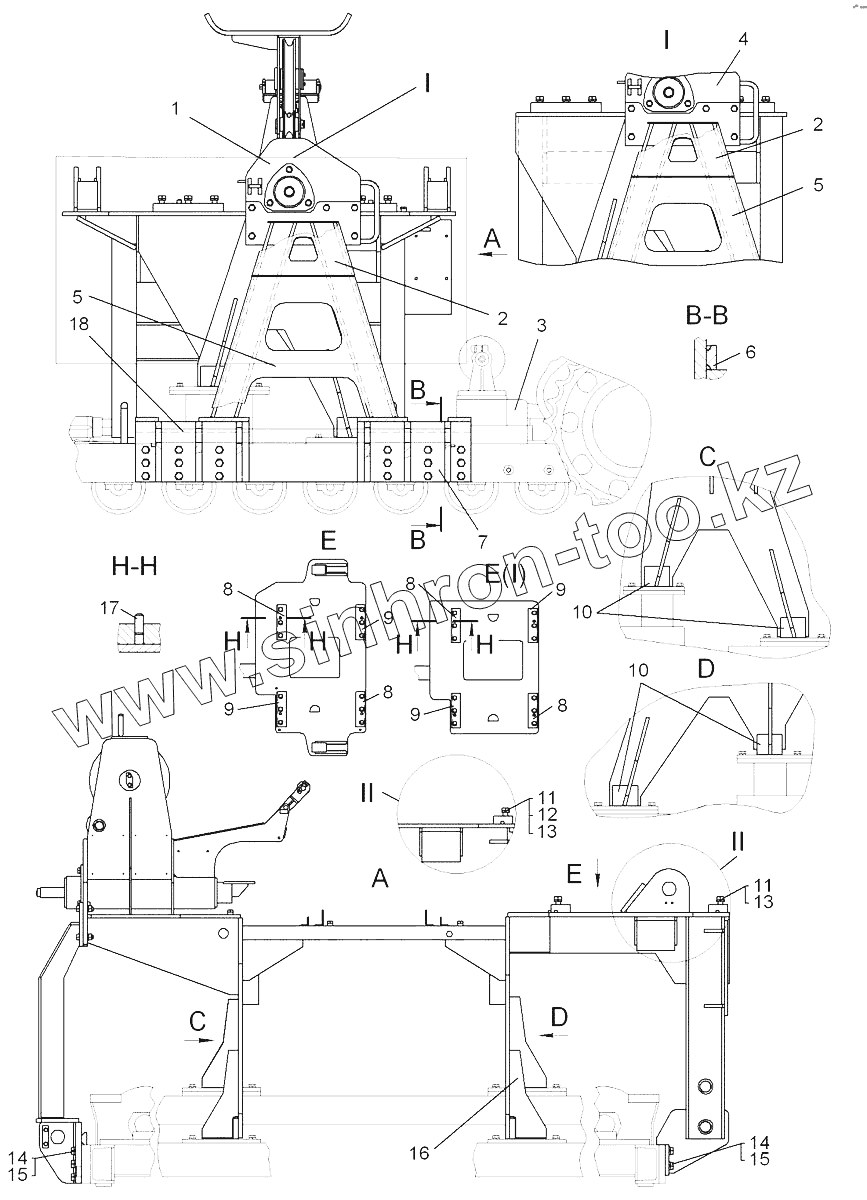

Позиция на иллюстрации Заводской номер детали Название детали
71-53-13СП 71-53-13СП Установка рамы
71-53-4СП 71-53-4СП Установка рамы
1 71-53-106СП Рама
2 71-53-142 Лист
3 48-210-01СП Шасси
4 71-53-194СП Рама
5 71-53-134СП Кронштейн стрелы
6 71-53-658 Стопор
7 71-53-276-01СП Кронштейн
8 71-53-171-01 Плита
9 71-53-171 Плита
10 71-53-3 Стойка
11 700-28-2588 Болт
12 Шайба30.65Г.09 Шайба 30.65Г.09
13 700-31-2081 Шайба
14 700-28-2568 Болт
15 Шайба24.65Г.09 Шайба 24.65Г.09
16 71-53-470 Ребро
17 700-32-221 Штифт
18 71-53-276СП Кронштейн
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
