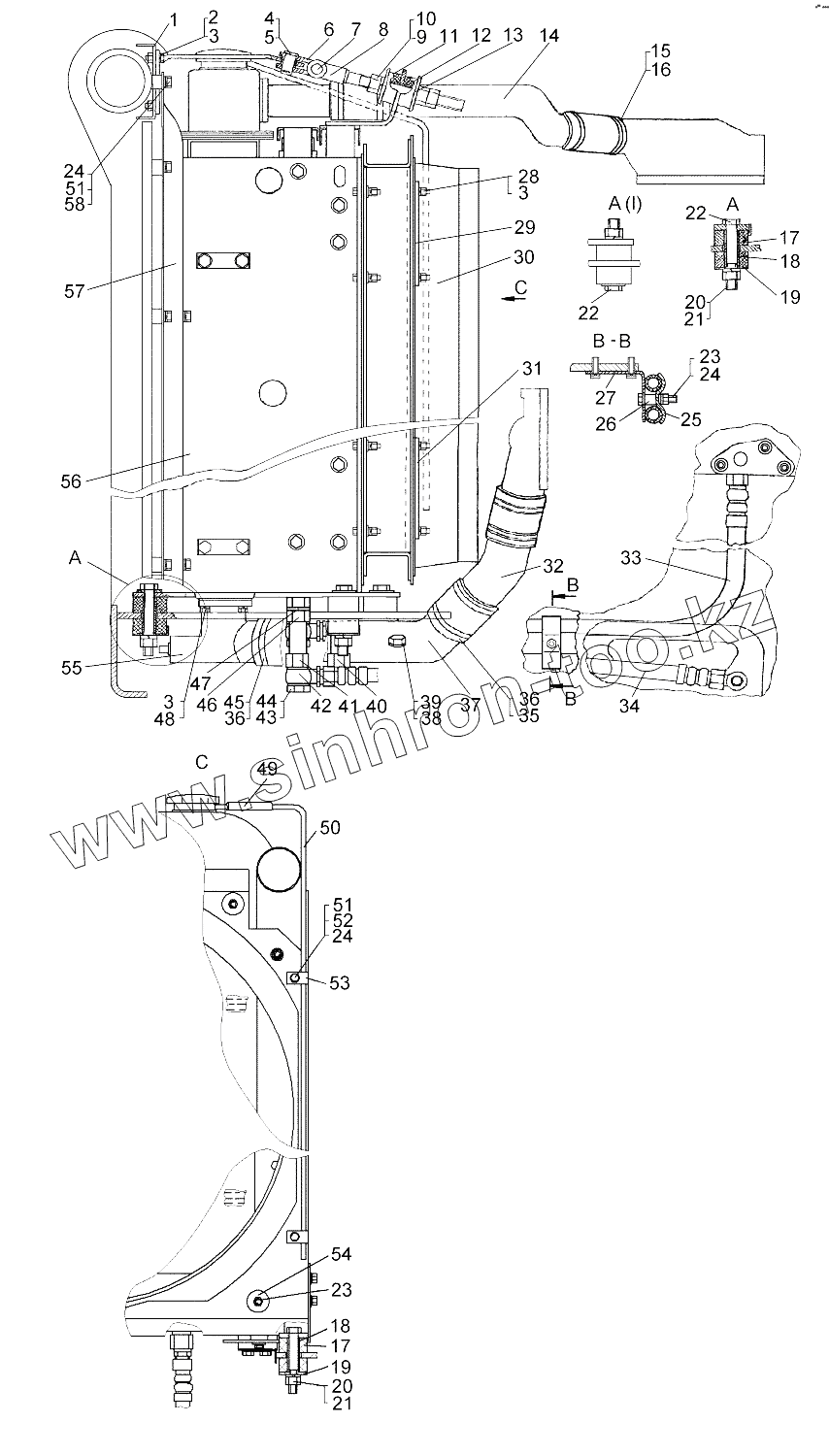

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Установка радиаторов
64-320-02СП
1
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
24
25
26
27
28
29
30
31
32
33
33
34
34
35
36
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-320-02СП | 64-320-02СП | Установка радиаторов | |
| 1 | 64-08-250СП | Кронштейн | |
| 2 | БолтМ8-6gх25.88.35.019 | Болт | |
| 3 | Шайба8Т.65Г.09 | Шайба 8Т.65Г.09 | |
| 4 | 64-08-290-01 | Палец | |
| 5 | Шплинт3,2х22.019 | Шплинт | |
| 6 | 64-08-427 | Проушина | |
| 7 | 64-08-290 | Палец | |
| 8 | 64-08-291 | Раскос | |
| 9 | ГайкаМ18х1,5-7Н.6.019 | Гайка | |
| 10 | Шайба18.ОТ.65Г.09 | Шайба 18.ОТ.65Г.09 | |
| 11 | 700-40-4428 | Втулка | |
| 12 | 24-08-157 | Втулка | |
| 13 | 24-08-154 | Тарелка амортизатора | |
| 14 | 64-08-386 | Патрубок | |
| 15 | 700-46-2308 | Рукав | |
| 16 | SGТ50-70/9 | Хомут червячный | |
| 16 | 37-26-139СП | Хомут | |
| 17 | 700-40-9292 | Амортизатор | |
| 18 | 64-08-389 | Втулка | |
| 19 | 64-08-388 | Накладка | |
| 20 | Шайба16.ОТ.65Г.09 | Шайба 16.ОТ.65Г.09 | |
| 21 | 3013 | Гайка | |
| 22 | 64-08-265СП | Накладка | |
| 23 | ГайкаМ10-7Н.6.019 | Гайка | |
| 24 | Шайба10.ОТ.65Г.09 | Шайба 10.ОТ.65Г.09 | |
| 25 | 50-60-230 | Прижим | |
| 26 | 50-26-115 | Втулка | |
| 27 | 50-09-138СП | Кронштейн | |
| 28 | ГайкаМ8-7Н.6.019 | Гайка | |
| 29 | 700-40-9588 | Прокладка | |
| 30 | 64-08-409СП | Щиток | |
| 31 | 64-08-54 | Накладка | |
| 32 | 50-08-52 | Патрубок | |
| 33 | 50-26-485-08СП | Рукав | |
| 33 | 50-26-485-09СП | Рукав 16 | |
| 34 | 50-26-485-11СП | Рукав 16 | |
| 34 | 50-26-485-10СП | Рукав | |
| 35 | 700-40-3503 | Рукав | |
| 36 | 700-41-2222СП | Хомут | |
| 36 | SGT70-90/9 | Хомут червячный | |
| 37 | 64-08-385 | Патрубок | |
| 38 | 700-37-2316 | Пробка | |
| 39 | 10х16МН4152-62 | Кольцо 10х16 МН 4152-62 | |
| 40 | 64-08-354СП | Вставка | |
| 41 | 64-08-353СП | Вставка | |
| 42 | 50-56-109СП | Угольник | |
| 43 | 700-41-3306 | Болт полый | |
| 44 | 261164 | Кольцо | |
| 45 | 700-40-3504 | Рукав | |
| 46 | 700-41-3412 | Штуцер | |
| 47 | 40910 | Кольцо | |
| 48 | БолтМ8-6gх30.88.35.019 | Болт | |
| 49 | 700-40-3479 | Рукав | |
| 50 | 64-08-395 | Трубка | |
| 51 | БолтМ10-6gх18.58.019 | Болт | |
| 52 | 31308-1 | Шайба | |
| 53 | 08414 | Скоба | |
| 54 | 31372 | Шайба | |
| 55 | 64-08-264СП | Кран | |
| 56 | 64-08-13-04СП | Блок радиаторов | |
| 56 | 64-08-13-02СП | Блок радиаторов | |
| 57 | 700-40-9583 | Уплотнение | |
| 58 | 3197 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
