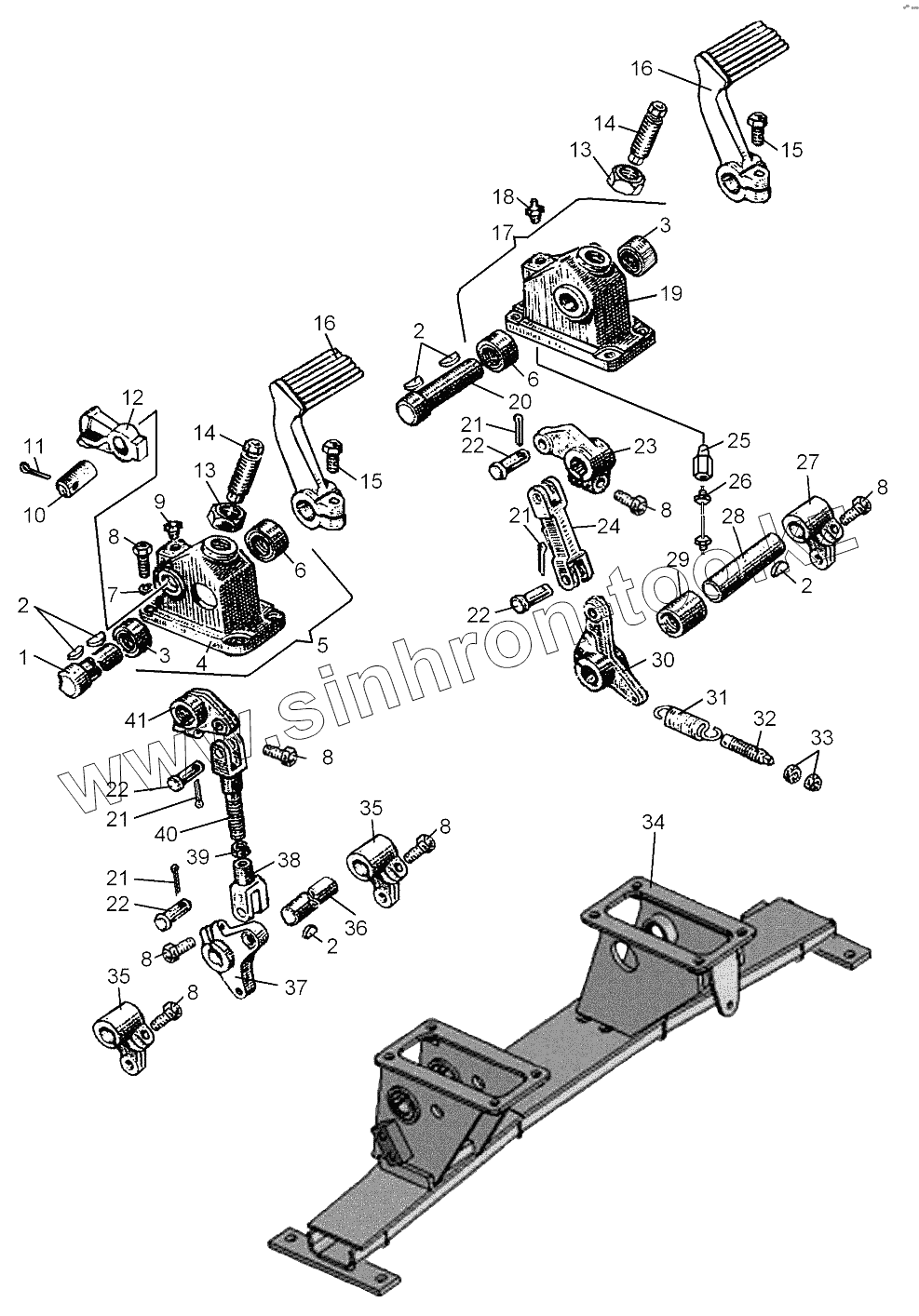

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Установка педалей
48-15-112СП
1
2
2
2
2
3
3
4
5
6
6
7
8
8
8
8
8
8
8
9
10
11
12
13
13
14
14
15
15
16
16
17
18
19
20
21
21
21
21
22
22
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 48-15-112СП | 48-15-112СП | Установка педалей | |
| 1 | 50-15-28 | Ось | |
| 2 | 34128 | Шпонка | |
| 3 | 50-15-22 | Втулка | |
| 4 | 50-15-32 | Колонка | |
| 5 | 50-15-105СП | Колонка | |
| 6 | 50-15-23 | Втулка | |
| 7 | Шайба10.ОТ.65Г.09 | Шайба 10.ОТ.65Г.09 | |
| 8 | БолтМ10-6gх25.58.019 | Болт | |
| 9 | 375-01 | Пробка | |
| 10 | 700-47-2099 | Ось | |
| 11 | Шплинт4х32.019 | Шплинт | |
| 12 | 50-15-29 | Фиксатор | |
| 13 | ГайкаМ16х1,5-6Н.6.019 | Гайка М16х1,5-6Н.6.019 | |
| 14 | 50-15-57 | Упор | |
| 15 | БолтМ10х30.58.019 | БолтМ10х30.58.019 | |
| 16 | 24-15-23 | Педаль | |
| 17 | 48-15-121СП | Колонка | |
| 18 | 1.3.Ц6 | Масленка 1.3.Ц6 | |
| 19 | 48-15-15 | Колонка | |
| 20 | 50-15-2 | Ось | |
| 21 | Шплинт3,2х25 | Шплинт 3,2х25 | |
| 22 | 17317 | Палец | |
| 23 | 24-15-104-1 | Рычаг | |
| 24 | 24-15-106 | Тяга | |
| 25 | 25569 | Ниппель | |
| 26 | 48-15-110СП | Труба | |
| 27 | 24-15-63-1 | Рычаг | |
| 28 | 50-15-19 | Ось | |
| 29 | 50-15-20 | Втулка | |
| 30 | 24-15-105-1 | Рычаг | |
| 31 | 700-38-2279 | Пружина | |
| 32 | 06412 | Винт | |
| 33 | ГайкаМ8х1.6.019 | Гайка М8х1.6.019 | |
| 34 | 48-15-113СП | Кронштейн | |
| 35 | 48-15-14 | Рычаг | |
| 36 | 48-15-2 | Валик | |
| 37 | 24-15-64-1 | Рычаг | |
| 38 | 24-15-109 | Вилка | |
| 39 | 700-30-2414 | Гайка | |
| 40 | 24-15-126СП | Тяга | |
| 41 | 24-15-65-1 | Рычаг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
