Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Установка отопителя «Zenith 8000»

Тип техники

Марка

Модель

Схема

64-47-158СП

1

2

3

4

5

6

7

8

9

10

10

11

11

12

12

13

14

15

15

16

16

16

16

16

17

17

18

19

20

20

21

21

22

23

24

25

26

27

28

29

30

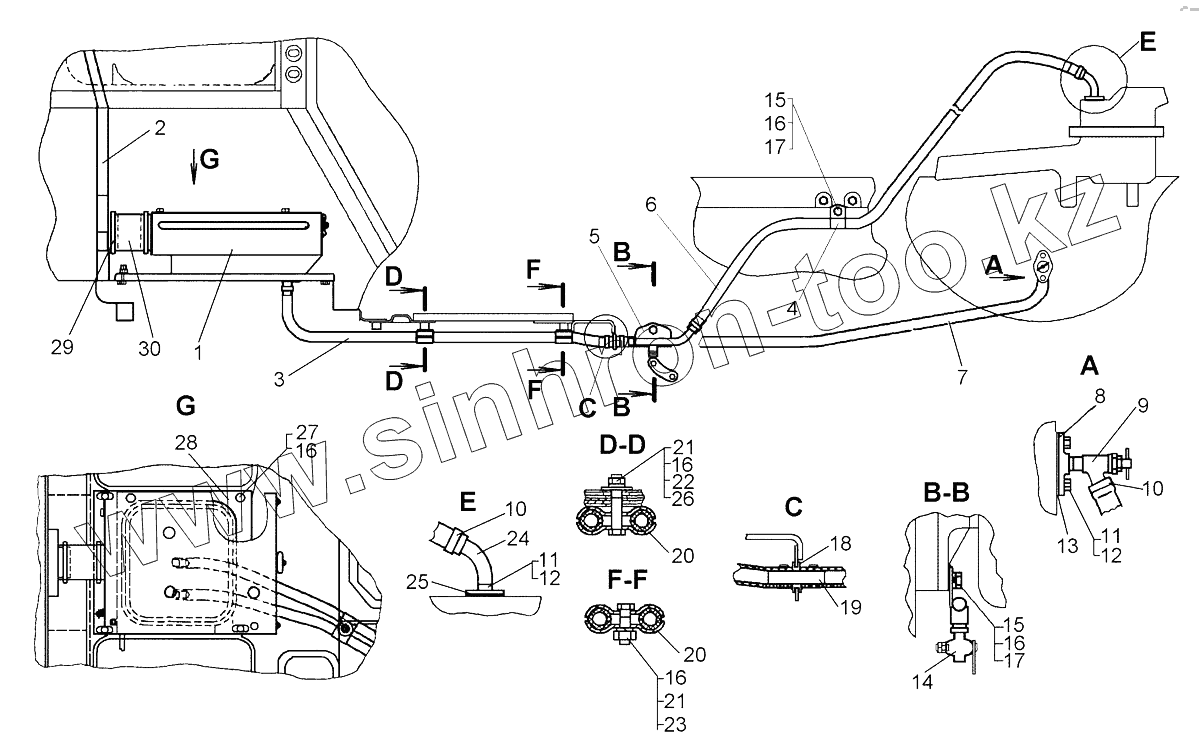

Позиция на иллюстрации	Заводской номер детали		Название детали
64-47-158СП	64-47-158СП		Установка отопителя
1	64-47-160СП		Короб
2	64-47-161СП		Крышка
3	700-40-9590		Уплотнение
4	8000282.112.200		Отопитель
5	SGT20-32/9		Хомут червячный
6	БолтМ8-6gх20.88.35.019		Болт
7	Шайба8Т.65Г.09		Шайба 8Т.65Г.09
8	64-47-163СП		Крышка
9	700-40-9032		Пробка
10	64-10-501СП		Жгут (Зенит)
11	64-47-151		Накладка
12	Ф75330.31.311		Диффузор
13	ВинтВ.М8-6gх22.58.019		Винт В.М8-6gх22.58.019
14	700-40-9594		Шланг
15	64-47-106		Трубка
16	2101-8101204		Шланг
17	2101-8101200		Шланг
18	700-40-9305		Пробка
19	64-47-172		Рамка
20	700-40-9647		Уплотнение
21	Шайба6Т.65Г.09		Шайба 6Т.65Г.09
22	31358-1		Шайба
23	БолтМ6-6gх14.88.35.019		Болт М6-6gх14.88.35.019
24	64-47-121		Штуцер
25	VINI DN-80		Рукав гибкий
26	ВинтВ.М4-6gх16.58.016		Винт В.М4-6gх16.58.016
27	ГайкаМ4-7Н.6.016		Гайка М4-7Н.6.016
28	Шайба4.01.019		Шайба 4.01.019
29	КранIVR1/2типа54/А		Кран
30	31365-02		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
