Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Установка коллекторов

Тип техники

Марка

Модель

Схема

51-05-51СП

1

2

3

3

3

3

4

4

5

6

6

7

7

8

9

10

11

12

13

13

13

14

15

16

17

18

19

20

20

21

22

23

24

24

25

25

26

27

28

29

30

31

32

33

34

35

36

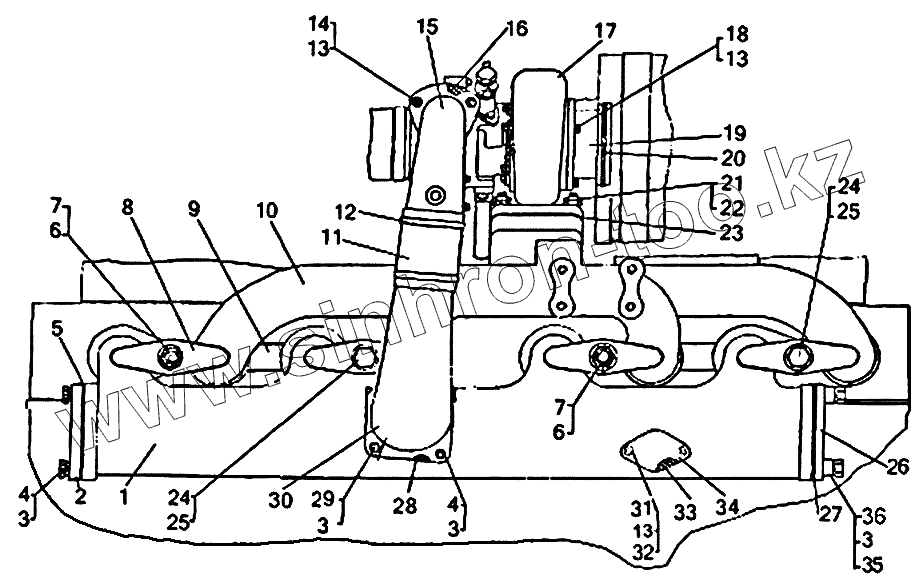

Позиция на иллюстрации	Заводской номер детали		Название детали
51-05-51СП	51-05-51СП		Установка коллекторов
1	51-05-299СП		Коллектор впускной
2	51-05-325		Крышка
3	Шайба10.ОТ.65Г.09		Шайба 10.ОТ.65Г.09
4	БолтМ10-6gх25.58.019		Болт
5	700-40-7403		Прокладка
6	3013		Гайка
7	700-29-2210		Шпилька
8	05688-1		Планка
9	700-40-3880СП		Прокладка
10	51-05-313		Коллектор выпускной
11	700-46-2283		Рукав
12	700-41-2222СП		Хомут
13	Шайба8Т6509		Шайба 8Т 65 09
14	ГайкаМ8х1.6.019		Гайка М8х1.6.019
15	51-05-370СП		Патрубок
16	700-40-8147		Прокладка
17	51-54-1-01СП		Турбокомпрессор ТКР8,5С
18	БолтМ8-6gх20.58.019		Болт М8-6gх20.58.019
19	51-05-314		Вставка
20	92.264		Кольцо
20	51-54-30		Кольцо уплотнительное
21	700-30-2099-01		Гайка
22	700-29-2354-01		Шпилька
23	700-40-8750СП		Прокладка
24	700-28-2486		Болт
25	3178		Шайба
26	16-05-279-01		Крышка
27	700-40-7420		Прокладка
28	700-40-2233		Прокладка
29	БолтМ10-6gх35.58.019		Болт
30	51-05-518		Патрубок
31	ГайкаМ8.6.019		Гайка
32	ШпилькаМ8х1,25-3р/1-6gх22.66.019		Шпилька М8х1,25-3р/1-6gх22.66.019
33	46238		Прокладка
34	16-05-433		Крышка
35	0474		Втулка
36	БолтМ10-6gх45.58.019		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
