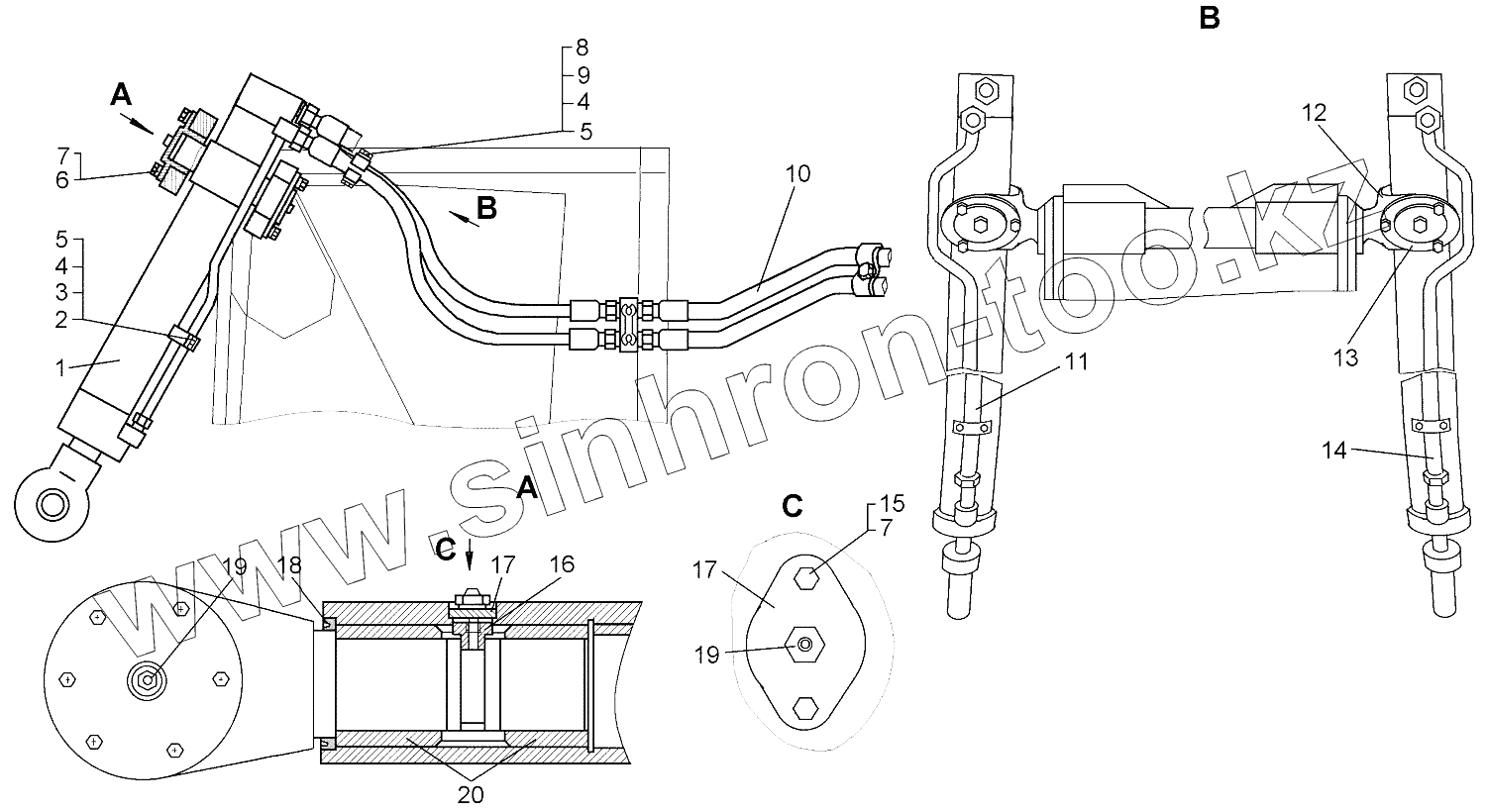

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Установка гидроцилиндров

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
64-26-41-01СП
1
2
3
4
4
5
5
6
7
7
8
9
10
10
11
12
13
14
15
16
17
17
18
19
19
20
Позиция на иллюстрации Заводской номер детали Название детали
64-26-41-01СП 64-26-41-01СП Установка гидроцилиндров
1 50-26-510-01СП Гидроцилиндр
2 50-26-879 Бугель
3 42212 Муфта
4 БолтМ6-6gх35.88.35.019 Болт М6-6gх35.88.35.019
5 Шайба6Т.65Г.09 Шайба 6Т.65Г.09
6 2816 Болт
7 Шайба12.ОТ.65Г.09 Шайба 12.ОТ.65Г.09
8 50-60-230 Прижим
9 3011 Гайка
10 64-26-27-05СП Рукав с защитой
10 64-26-27СП Рукав с защитой
11 64-26-271СП Труба
12 64-26-164 Вилка
13 64-26-287СП Крышка
14 64-26-271-01СП Труба
15 БолтМ6-6gх20.88.35.019 Болт
16 64-26-165 Стопор
17 64-26-166 Крышка
18 700-40-9326 Манжета
19 1.3.Ц6 Масленка 1.3.Ц6
20 64-26-163 Втулка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
