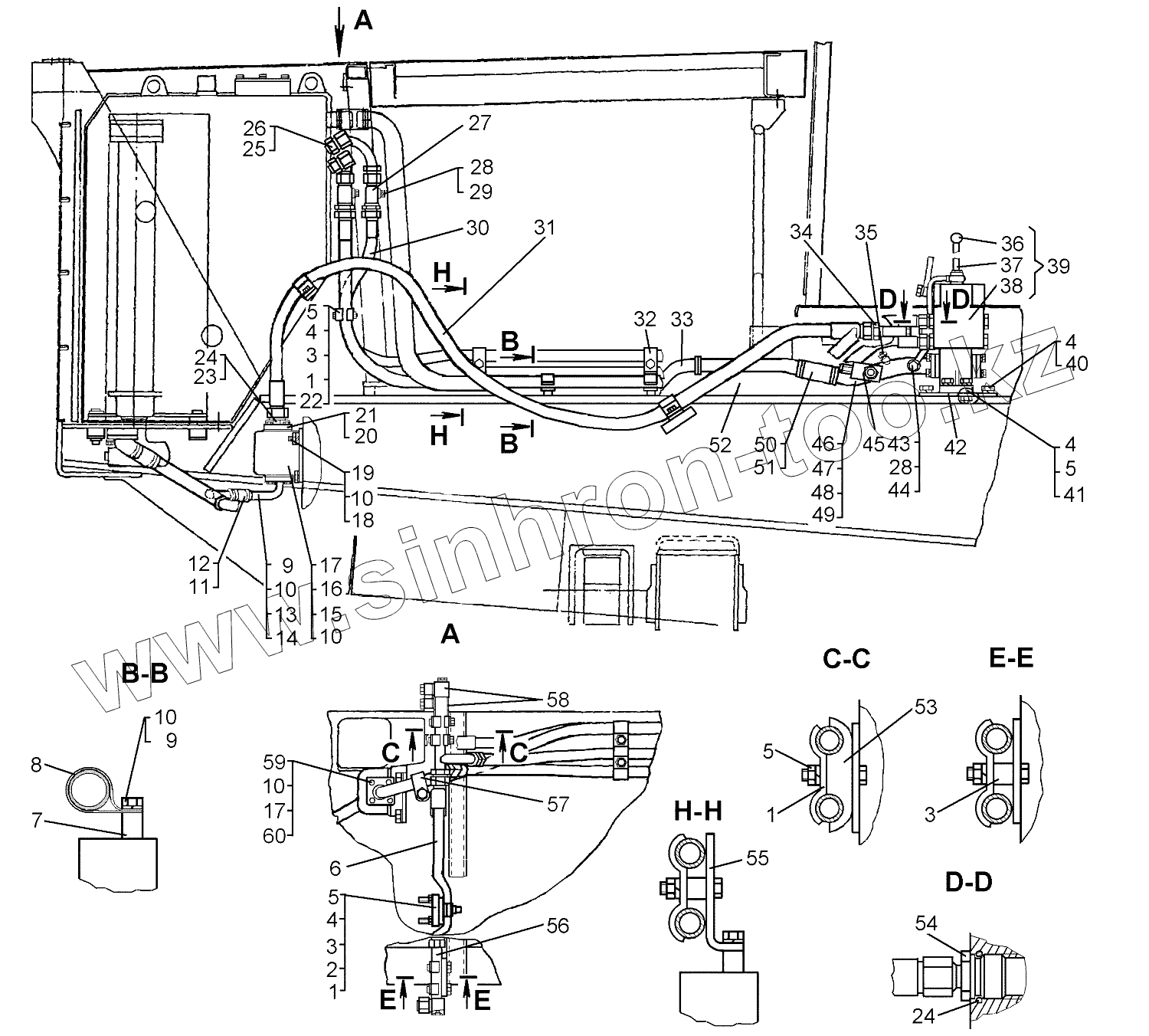

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Установка гидросистемы бульдозера на трубоукладчике
48-26-61СП
1
1
1
2
3
3
3
4
4
4
4
5
5
5
5
6
6
7
8
9
9
10
10
10
10
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
24
25
26
27
28
28
29
30
30
31
31
32
33
34
35
36
37
38
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 48-26-61СП | 48-26-61СП | Установка гидросистемы бульдозера на трубоукладчике | |
| 1 | 50-60-230 | Прижим | |
| 2 | 64-26-281СП | Кронштейн | |
| 3 | 41832 | Втулка | |
| 4 | Шайба12.ОТ.65Г.09 | Шайба 12.ОТ.65Г.09 | |
| 5 | 3011 | Гайка | |
| 6 | 50-26-485-04СП | Рукав 16 | |
| 6 | 50-26-485-05СП | Рукав 16 для тропиков | |
| 7 | 700-51-2130 | Бонка | |
| 8 | 700-41-2985 | Хомут | |
| 9 | БолтМ10-6gх25.58.019 | Болт | |
| 10 | Шайба10.ОТ.65Г.09 | Шайба 10.ОТ.65Г.09 | |
| 11 | 700-41-2224СП | Хомут | |
| 12 | 700-40-5967 | Рукав | |
| 13 | 48-26-334СП | Труба | |
| 14 | 700-40-7341 | Прокладка | |
| 15 | НШ50А-3 | Насос НШ 50 А-3 | |
| 16 | 700-40-2631 | Прокладка | |
| 17 | БолтМ10-6gх35.58.019 | Болт | |
| 18 | 700-29-2474 | Шпилька | |
| 19 | 700-30-2099 | Гайка | |
| 20 | 748-99-1235 | Муфта угловая | |
| 21 | 714-72-44-03 | Кольцо | |
| 22 | БолтМ12-6gх45.58.019 | Болт | |
| 23 | 700-41-3813 | Штуцер | |
| 24 | 46764 | Кольцо | |
| 25 | 700-41-3565 | Гайка накидная | |
| 26 | 700-41-3571 | Заглушка сферическая | |
| 27 | 700-41-4503СП | Переходник | |
| 28 | 40920 | Кольцо | |
| 29 | 28458 | Болт | |
| 30 | 50-26-485-14СП | Рукав 16 | |
| 30 | 50-26-485-15СП | Рукав 16 | |
| 31 | 50-26-486-17СП | Рукав 20 | |
| 31 | 50-26-486-16СП | Рукав 20 | |
| 32 | 50-26-237СП | Кронштейн | |
| 33 | 64-26-149 | Труба | |
| 34 | 700-41-2254СП | Переходник | |
| 35 | ММ128-3810.600 | Датчик аварийного давления масла | |
| 36 | 13310СП | Рукоятка | |
| 37 | 18-26-879-02 | Рычаг | |
| 38 | Р160-3/1-111У | Распределитель | |
| 38 | 50-26-61СП | Распределитель | |
| 38 | Р160-3/1-111Т | Распределитель | |
| 39 | 50-26-702-01СП | Гидрораспределитель | |
| 40 | 2816 | Болт | |
| 41 | 28556 | Болт | |
| 42 | 18-26-436 | Планка | |
| 43 | 700-41-3631 | Штуцер | |
| 44 | 50-26-124СП | Труба | |
| 45 | 700-41-2246СП | Переходник | |
| 46 | 48-26-332СП | Труба | |
| 47 | 700-40-8295 | Прокладка | |
| 48 | БолтМ8-6gх25.88.35.019 | Болт | |
| 49 | Шайба8Т.65Г.09 | Шайба 8Т.65Г.09 | |
| 50 | 700-40-5968 | Рукав | |
| 51 | 18-26-320СП | Хомут | |
| 52 | 64-26-150-01 | Труба | |
| 53 | 50-26-284 | Планка | |
| 54 | 50-26-661 | Штуцер | |
| 55 | 50-26-122СП | Кронштейн | |
| 56 | 64-26-266СП | Труба | |
| 57 | 261115 | Хомут | |
| 58 | 64-26-265СП | Труба | |
| 59 | Шайба10.01.10.019 | Шайба 10.01.10.019 | |
| 60 | БолтМ10-6gх70.58.019 | Болт М10-6gх70.58.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
