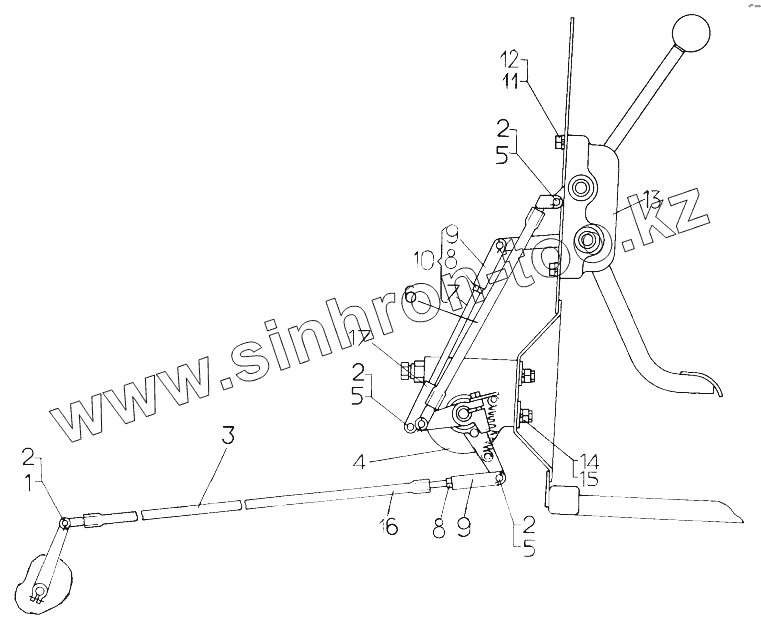

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Управление топливным насосом дизеля

Тип техники

Марка

Модель

Схема

48-74-7СП

1

2

2

2

2

3

4

5

5

5

6

7

8

8

9

9

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
48-74-7СП	48-74-7СП		Управление дизелем
1	06465		Валик
2	Шплинт2х25		Шплинт 2х25
3	48-74-104СП		Тяга
4	50-74-240СП		Акселератор
5	02226		Палец
6	50-74-188СП		Тяга
7	50-74-145		Тяга
8	ГайкаМ8.6.019		Гайка
9	50-74-144		Вилка
10	50-74-187СП		Тяга
11	БолтМ10-6gх25.58.019		Болт
12	Шайба10.ОТ.65Г.09		Шайба 10.ОТ.65Г.09
13	50-74-185СП		Блок управления
14	ГайкаМ12-7Н.6.019		Гайка
15	Шайба12.ОТ.65Г.09		Шайба 12.ОТ.65Г.09
16	48-74-118СП		Тяга
17	50-74-143		Вилка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
