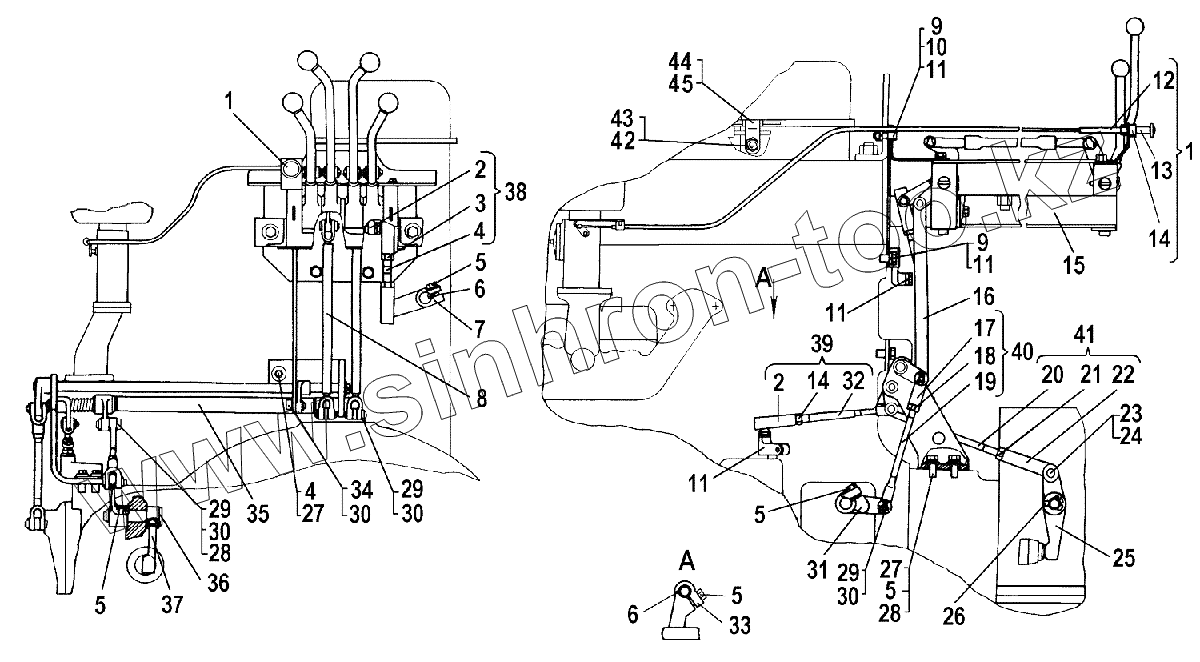

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Управление дизеля с пусковым двигателем

Тип техники

Марка

Модель

Схема

51-74-22СП

1

1

2

2

3

4

4

5

5

5

5

5

6

6

6

7

8

9

9

10

11

11

11

11

12

13

14

14

15

16

17

18

19

20

21

22

23

24

25

26

27

27

28

28

29

29

29

30

30

30

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

Позиция на иллюстрации	Заводской номер детали		Название детали
51-74-22СП	51-74-22СП		Управление дизелем
1	51-74-229СП		Тяга
2	74107СП		Муфта
3	700-30-2404		Гайка
4	700-29-2142		Шпилька
5	БолтМ10-6gх30.58.019		Болт
6	700-34-2014		Шпонка
6	3х6,5		Шпонка 3х6,5
7	16-04-23		Рычаг
8	51-74-131СП		Тяга
9	БолтМ12-6gх30.58.019		Болт
10	ГайкаМ12-7Н.6.019		Гайка
11	Шайба12.ОТ.65Г.09		Шайба 12.ОТ.65Г.09
12	51-74-245СП		Оболочка
13	51-74-246СП		Тяга
14	ГайкаМ12х1,25-7Н.6.019		Гайка М12х1,25-7Н.6.019
15	51-74-266СП		Блок управления
16	51-74-46		Тяга
17	24-74-98		Вилка
18	ГайкаМ10-7Н.6.019		Гайка
19	51-74-134СП		Тяга
20	50-12-595		Тяга
21	700-30-2414		Гайка
22	18212-1		Вилка
23	17317		Палец
24	Шплинт3,2х25		Шплинт 3,2х25
25	21-74-1		Рычаг
26	Шплинт5х50		Шплинт 5х50
27	Шайба10.ОТ.65Г.09		Шайба 10.ОТ.65Г.09
28	31308-1		Шайба
29	700-47-2045		Ось
30	Шплинт2,5х25.019		Шплинт 2,5х25.019
31	17-74-43		Рычаг
32	16-74-189СП		Тяга
33	51-74-74		Рычаг
34	700-47-2075		Ось
35	51-74-130СП		Мостик переходной
36	51-74-10		Валик
37	51-74-2		Рычаг
38	16-74-196СП		Тяга
39	16-74-185СП		Тяга
40	51-74-133СП		Тяга
41	50-12-237СП		Тяга
42	31437		Шайба
43	БолтМ10-6gх18.58.019		Болт
44	41627		Скоба
45	42212		Муфта

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
