Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Турбокомпрессор ТКР 8,5С

Тип техники

Марка

Модель

Схема

51-54-1-01СП

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

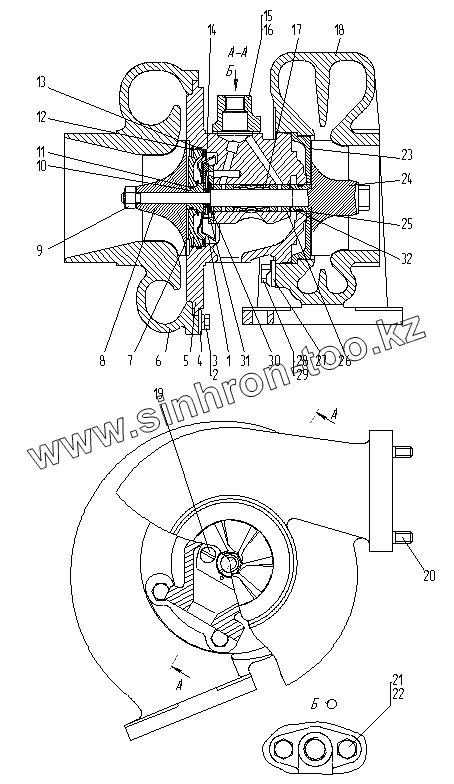

Позиция на иллюстрации	Заводской номер детали		Название детали
51-54-1-01СП	51-54-1-01СП		Турбокомпрессор ТКР8,5С
1	51-54-102СП		Щиток
2	БолтМ6-6gх14.88.35.019		Болт М6-6gх14.88.35.019
3	Шайба6Т.65Г.09		Шайба 6Т.65Г.09
4	700-31-2606		Шайба
5	51-54-3		Корпус подшипников
6	51-54-29		Корпус компрессора
7	51-54-5		Диск
8	51-54-23		Колесо компрессора
9	700-30-2345		Гайка
10	51-54-15		Кольцо
11	51-54-10		Кольцо
12	51-54-18		Кольцо
13	700-40-9198		Кольцо
14	51-54-109СП		Подшипник упорный
15	51-09-178		Фланец
16	700-40-5650		Прокладка
17	51-54-36		Втулка дистанционная
18	51-54-1		Корпус турбины
19	ВинтВ.М6-6gх16.58.019		Винт В.М6-6gх16.58.019
20	ШпилькаМ8х1,25-3р/1-6gх22.66.019		Шпилька М8х1,25-3р/1-6gх22.66.019
21	БолтМ8-6gх20.58.019		Болт М8-6gх20.58.019
22	Шайба8Т.65Г.09		Шайба 8Т.65Г.09
23	51-54-4		Экран
24	51-54-108СП		Вал
25	51-54-11		Кольцо
26	51-54-37		Подшипник
27	51-54-20		Планка
28	700-31-2593		Пластина стопорная
29	БолтМ8-6gх12.88.35.019		Болт
30	51-54-19		Кольцо
31	51-54-12		Планка
32	51-54-35		Втулка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
