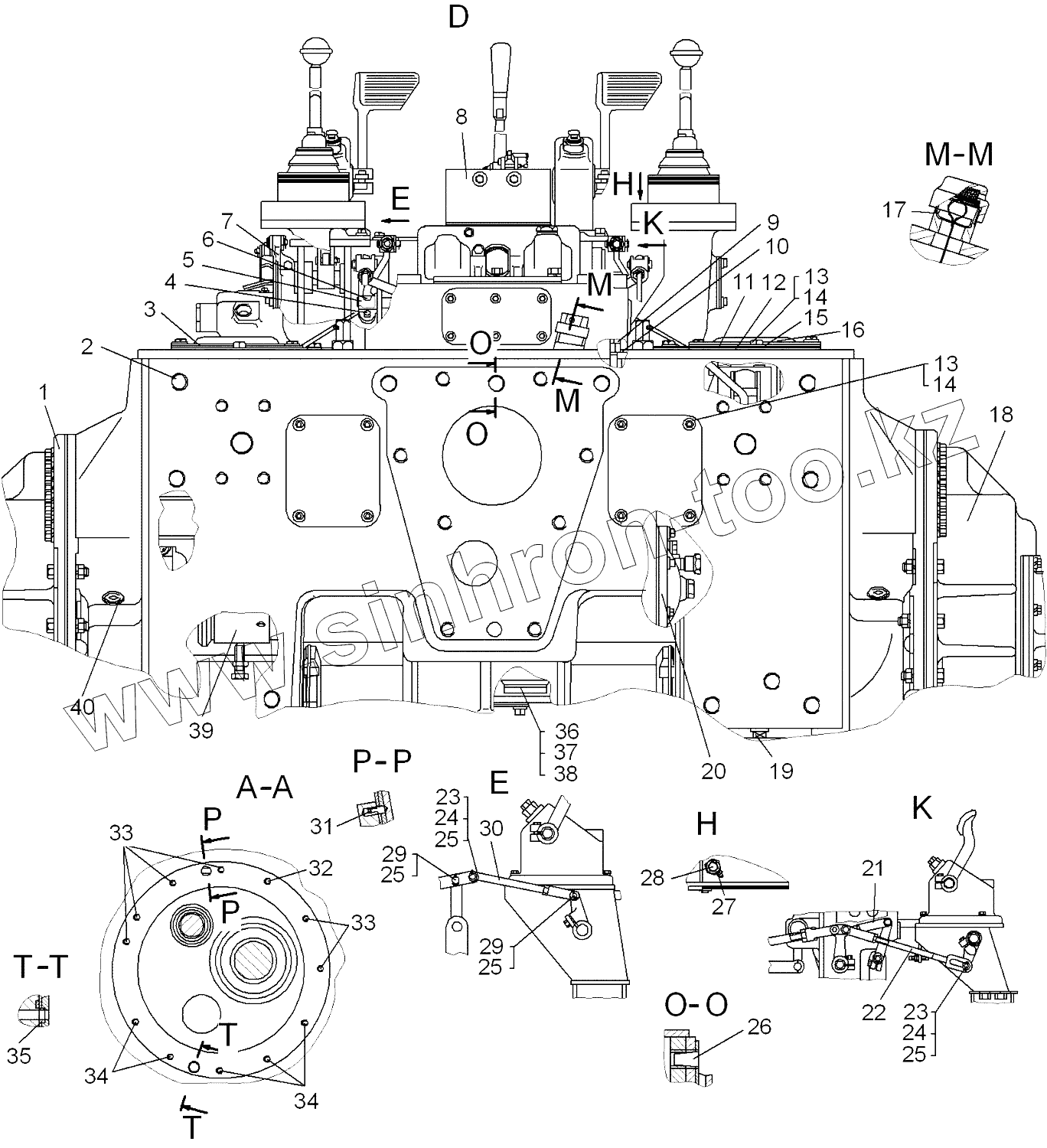

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Трансмиссия - продолжение

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
48-129СП_ТЗ
48-129СП
1
2
3
4
5
6
6
7
8
9
10
11
12
13
13
14
14
15
16
17
17
18
19
20
21
22
23
23
24
24
25
25
25
25
26
27
28
29
29
30
31
32
33
33
34
34
35
36
37
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали
48-129СП_ТЗ 48-129СП_ТЗ Трансмиссия
48-129СП 48-129СП Трансмиссия
1 64-19-11СП Бортовой редуктор
2 700-42-2215 Пробка
3 50-11-147СП Крышка левая
4 2816 Болт
5 48-12-12 Валик
6 4х7,5 Шпонка 4х7,5
6 700-34-2019 Шпонка
7 24-12-2 Рычаг
8 50-13-5СП Механизм управления поворотом
9 700-40-4532 Кольцо-прокладка
10 40736 Прокладка
11 50-11-148СП Крышка
12 700-40-3548 Прокладка
13 БолтМ10-6gх25.58.019 Болт
14 Шайба10.ОТ.65Г.09 Шайба 10.ОТ.65Г.09
15 700-40-8487 Прокладка
16 50-11-114 Крышка
17 50-19-136-01СП Линейка
17 50-19-136СП Линейка
18 64-19-10СП Бортовой редуктор
19 37104 Пробка
20 48-60-2СП Система смазки трансмиссии
21 50-12-238СП Тяга
22 24-18-107СП Тяга
23 28-17-17 Палец
24 31308-1 Шайба
25 Шплинт3,2х25 Шплинт 3,2х25
26 42245 Пробка
27 1.3.Ц6 Масленка 1.3.Ц6
28 700-41-2702 Штуцер
29 17317 Палец
30 48-12-114СП Тяга
31 700-32-2207 Штифт
32 29400 Шпилька
33 29408 Шпилька
34 29342 Шпилька
35 700-40-4785 Кольцо
36 01483СП Пробка
37 40927СП Кольцо
38 46588 Кольцо
39 18-18-2СП Тормоза
40 15224-01 Пробка
