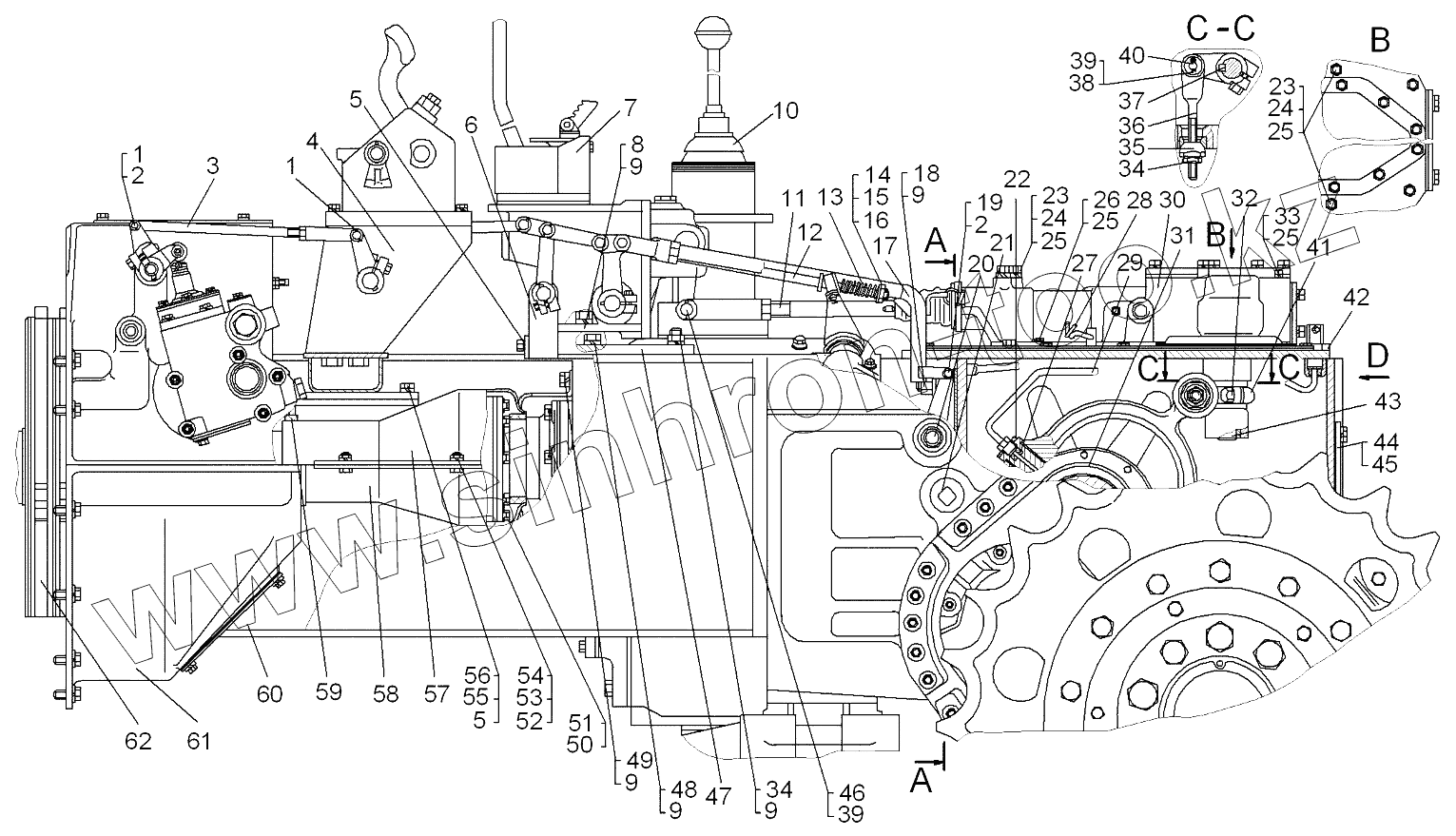

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Трансмиссия
48-129СП_ТЗ№40/6-17-10
48-129СП
1
1
2
2
3
4
5
5
6
7
8
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
25
25
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 48-129СП_ТЗ№40/6-17-10 | 48-129СП_ТЗ№40/6-17-10 | Трансмиссия | |
| 48-129СП | 48-129СП | Трансмиссия | |
| 1 | 700-47-2045 | Ось | |
| 2 | Шплинт3,2х25 | Шплинт 3,2х25 | |
| 3 | 48-12-109СП | Тяга | |
| 4 | 48-15-112СП | Установка педалей | |
| 5 | Шайба12.ОТ.65Г.09 | Шайба 12.ОТ.65Г.09 | |
| 6 | 48-12-105СП | Кронштейн | |
| 7 | 50-13-5СП | Механизм управления поворотом | |
| 8 | 700-28-2621 | Болт | |
| 9 | Шайба16.ОТ.65Г.09 | Шайба 16.ОТ.65Г.09 | |
| 10 | 50-12-7СП | Коробка передач | |
| 11 | 21-17-110СП | Тяга | |
| 12 | 48-12-113СП | Тяга | |
| 13 | 700-38-2778 | Пружина | |
| 14 | 700-30-2414 | Гайка | |
| 15 | 3135 | Шайба | |
| 16 | Шплинт2х25 | Шплинт 2х25 | |
| 17 | 50-18-108СП | Тяга | |
| 18 | 22113-1 | Гайка | |
| 19 | 17377 | Гайка | |
| 20 | 052 | Пробка | |
| 21 | 15224-01 | Пробка | |
| 22 | 31543 | Шайба | |
| 23 | 51-70-2 | Втулка | |
| 24 | БолтМ10-6gх130.58.019 | Болт М10-6gх130.58.019 | |
| 25 | Шайба10.ОТ.65Г.09 | Шайба 10.ОТ.65Г.09 | |
| 26 | БолтМ10-6gх25.58.019 | Болт | |
| 27 | 46524 | Кольцо | |
| 28 | 38333 | Пружина | |
| 29 | 16348СП | Трубка | |
| 30 | 21-17-4СП | Сервомеханизм | |
| 31 | 24-16-1-01СП | Главная передача с бортовыми фрикционами | |
| 32 | 2826 | Болт | |
| 33 | БолтМ12х1,25-8gх25.58.019 | Болт | |
| 34 | 700-30-2417 | Гайка | |
| 35 | 700-28-2618 | Болт | |
| 36 | 17375 | Вилка | |
| 37 | 700-34-2029 | Шпонка | |
| 38 | 3193-1 | Шайба | |
| 39 | Шплинт4х32 | Шплинт | |
| 40 | 700-47-2091 | Ось | |
| 41 | 50-17-24 | Рычаг | |
| 42 | ГайкаМ20х1,5-7Н.6.019 | Гайка М20х1,5-7Н.6.019 | |
| 43 | 50-17-25 | Валик | |
| 44 | 11151 | Крышка | |
| 45 | 40924 | Прокладка | |
| 45 | 40924-1 | Прокладка | |
| 46 | 17366 | Палец | |
| 47 | 48-12-6 | Опора | |
| 48 | БолтМ16-8gх75.58.019 | Болт М16-8gх75.58.019 | |
| 49 | БолтМ16-6gх40.58.019 | Болт М16-6gх40.58.019 | |
| 50 | 12304 | Болт | |
| 51 | 31545 | Пластина замковая | |
| 52 | БолтМ6-6gх20.88.35.019 | Болт | |
| 53 | ГайкаМ6-7Н.6.019 | Гайка | |
| 54 | Шайба6Т.65Г.09 | Шайба 6Т.65Г.09 | |
| 55 | БолтМ12-6gх25.58.019 | Болт | |
| 56 | 3011 | Гайка | |
| 57 | 28-15-133СП | Кожух | |
| 58 | 28-15-69 | Кожух | |
| 59 | 40795 | Кольцо | |
| 60 | 48-11-14СП_ТЗ№40/6-17-10 | Рама трактора | |
| 60 | 48-11-14СП | Рама трактора | |
| 61 | 48-15-1СП | Механизм управления муфтой сцепления | |
| 62 | 20-14-2СП | Муфта сцепления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
