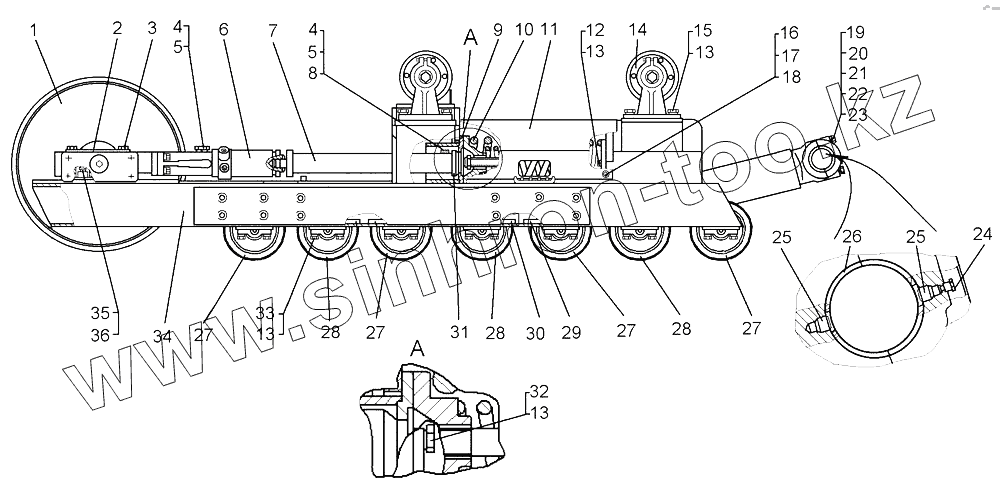

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Тележки
48-21-169СП_ТЗ
48-21-168СП
48-21-169СП
48-21-168СП_ТЗ
1
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
13
13
13
14
15
15
15
16
17
18
19
20
21
22
23
24
25
25
26
27
27
27
27
28
28
28
29
30
31
32
33
34
34
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 48-21-169СП_ТЗ | 48-21-169СП_ТЗ | Тележка | |
| 48-21-168СП | 48-21-168СП | Тележка | |
| 48-21-169СП | 48-21-169СП | Тележка | |
| 48-21-168СП_ТЗ | 48-21-168СП_ТЗ | Тележка | |
| 1 | 50-21-306-05СП | Колесо натяжное | |
| 1 | 50-21-305-05СП | Колесо натяжное | |
| 2 | 50-21-238 | Крышка | |
| 3 | 700-28-2622 | Болт | |
| 4 | 60-21-8 | Стопор | |
| 5 | Шайба16.ОТ.65Г.09 | Шайба 16.ОТ.65Г.09 | |
| 6 | 50-21-420-01СП | Механизм натяжения | |
| 7 | 48-21-141СП | Проставка | |
| 8 | 31477 | Шайба | |
| 9 | 24-21-150СП | Фланец | |
| 10 | 20-21-132СП | Механизм сдавания | |
| 11 | 64-21-147 | Щиток | |
| 12 | БолтМ20х50.88.35.019 | Болт | |
| 13 | Шайба20.ОТ.65Г.09 | Шайба 20.ОТ.65Г.09 | |
| 14 | 50-21-416СП | Каток поддерживающий | |
| 15 | 28234-01 | Болт | |
| 15 | 28234 | Болт | |
| 15 | БолтМ20х60.109.019 | Болт М20х60.109.019 | |
| 16 | БолтМ12-6gх30.58.019 | Болт | |
| 17 | Шайба12.ОТ.65Г.09 | Шайба 12.ОТ.65Г.09 | |
| 18 | 31372 | Шайба | |
| 19 | 700-28-2296 | Болт | |
| 20 | 50-21-115 | Крышка пяты | |
| 21 | Шайба30.65Г.09 | Шайба 30.65Г.09 | |
| 22 | 700-32-2206 | Штифт | |
| 23 | 700-32-2207 | Штифт | |
| 24 | 50-21-39 | Стопор | |
| 25 | 50-21-272 | Фиксатор | |
| 26 | 50-21-273-01 | Вкладыш | |
| 27 | КАТ-21-169СП-Б | Каток однобортный | |
| 28 | КАТ-21-170СП-Б | Каток двубортный | |
| 29 | 50-21-163 | Планка | |
| 30 | 50-21-162 | Планка | |
| 31 | 48-21-37 | Упор | |
| 32 | БолтМ20-6gх40.58.019 | Болт М20-6gх40.58.019 | |
| 33 | 700-28-2625 | Болт | |
| 34 | 48-21-166-01СП | Рама тележки | |
| 34 | 700-17-3274СП | Рама тележки | |
| 34 | 700-17-3273СП | Рама тележки | |
| 34 | 48-21-167-01СП | Рама тележки | |
| 35 | 50-21-396СП | Плита | |
| 36 | 700-38-443 | Пружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
