Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Система смазки

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

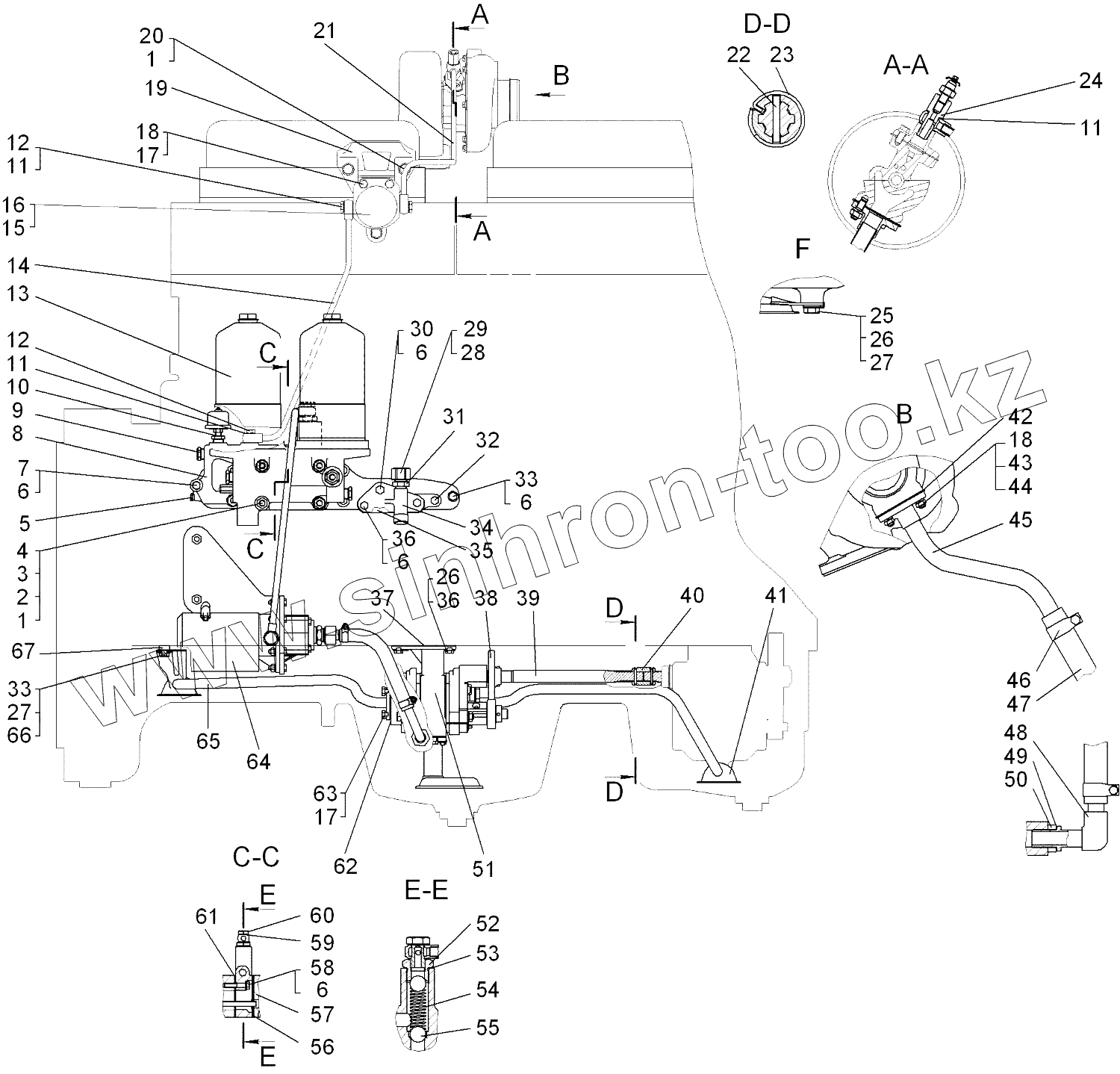

65-09-12СП
1
1
2
3
4
5
6
6
6
6
6
7
8
9
10
11
11
11
12
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
26
27
27
28
29
30
31
32
33
33
34
35
36
36
37
38
39
39
40
41
42
43
44
45
45
46
46
47
48
49
50
51
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
Позиция на иллюстрации Заводской номер детали Название детали
65-09-12СП 65-09-12СП Система смазки
1 Шайба12.ОТ.65Г.09 Шайба 12.ОТ.65Г.09
2 3135-1 Шайба
3 700-29-2233 Шпилька
4 700-30-2414 Гайка
5 375 Пробка
6 Шайба10.ОТ.65Г.09 Шайба 10.ОТ.65Г.09
7 БолтМ10-6gх55.58.019 Болт М10-6gх55.58.019
8 51-09-196 Плита
9 379 Пробка
10 65-09-44 Штуцер
11 355-07 Кольцо
12 700-41-2716 Штуцер
13 65-09-123СП Фильтр маслянный
14 51-09-277СП Труба
15 2105-1012005-04 Фильтр
16 65-09-130СП Проставка
17 БолтМ8-8gх35.58.019 Болт М8-8gх35.58.019
18 Шайба8Т.65Г.09 Шайба 8Т.65Г.09
19 51-09-124 Кронштейн
20 БолтМ12-6gх35.58.019 Болт
21 51-09-278СП Труба
22 700-32-2125 Штифт
23 700-58-2368 Кольцо
24 700-41-3364 Переходник
25 БолтМ10-6gх25.58.019 Болт
26 3137 Шайба
27 31308 Шайба
28 700-41-3565 Гайка накидная
29 700-41-3571 Заглушка сферическая
30 700-28-2381 Болт
31 700-41-3931 Переходник
32 371 Пробка
33 БолтМ10-6gх35.58.019 Болт
34 51-09-291 Патрубок
35 700-40-7914 Прокладка
36 БолтМ10-6gх30.58.019 Болт
37 700-40-7194 Прокладка
38 51-09-198 Колесо зубчатое
39 51-09-218СП Валик привода масляного насоса
39 51-09-105 Валик
40 51-09-50 Муфта
41 51-09-149СП Маслоприемник
42 700-40-5650 Прокладка
43 ГайкаМ8х1-6Н.8.45.019 Гайка М8х1-6Н.8.45.019
44 Шпилька2М8х1,25-3р/1-6gх18.66.016 Шпилька 2М8х1,25-3р/1-6gх18.66.016
45 65-09-115СП Труба
45 65-09-114СП Трубопровод слива
46 SGT20-32/9 Хомут червячный
46 700-41-2228СП Хомут
47 700-46-2329 Рукав
48 51-09-216СП Труба
49 40910 Кольцо
50 3069 Гайка
51 51-09-217СП Насос масляный
51 65-09-170-01СП Насос масляный
52 51-09-108 Седло клапана
53 261164 Кольцо
54 38319 Пружина
55 Б19-200 Шарик Б19-200
56 700-40-7805 Прокладка
57 65-09-128-03СП Проставка
58 БолтМ10-6gх45.58.019 Болт
59 40911 Кольцо
60 411143 Штуцер
61 700-40-6944 Прокладка
62 40751 Прокладка
63 БолтМ8-8gх20.58.019 Болт М8-8gх20.58.019
64 65-09-150-01СП Установка маслозакачивающего насоса МЗН-5
65 51-09-162СП Маслоприемник
66 3198 Шайба стопорная (47522116220)
67 0474 Втулка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
