Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Система отопления и вентиляции

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
64-47-31-01СП
64-47-31СП
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
14
15
15
16
16
16
16
16
17
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30

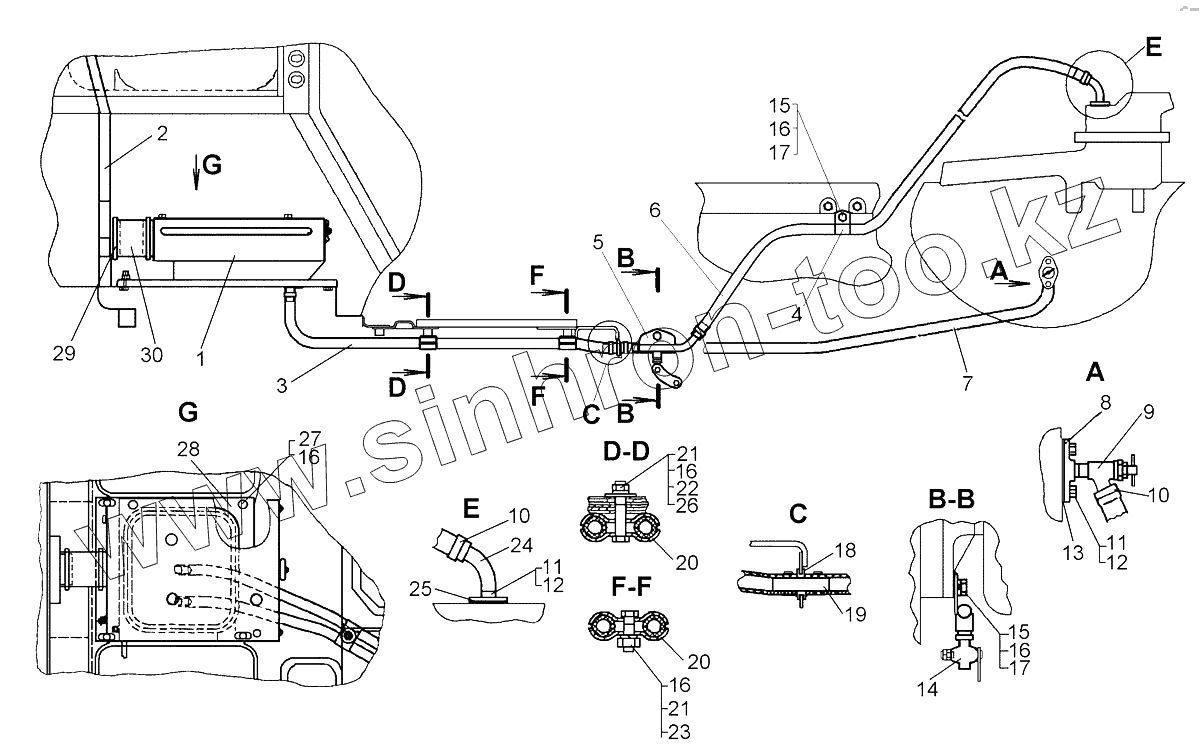

Позиция на иллюстрации Заводской номер детали Название детали
64-47-31-01СП 64-47-31-01СП Система отопления и вентиляции
64-47-31СП 64-47-31СП Система отопления и вентиляции
1 64-47-158СП Установка отопителя
2 64-47-159СП Установка воздуховодов
3 700-46-2123-10 Рукав
4 700-41-3022 Хомут
5 50-47-137СП Патрубок
6 700-46-2123-02 Рукав
7 700-46-2123-03 Рукав
8 50-47-31 Фланец
9 ВС-11 Кран
10 SGT20-32/9 Хомут червячный
11 БолтМ8-6gх20.88.35.019 Болт
12 Шайба8Т.65Г.09 Шайба 8Т.65Г.09
13 40984 Прокладка
14 ПС7-2 Кран ПС 7-2
15 БолтМ12-6gх25.58.019 Болт
16 Шайба12.ОТ.65Г.09 Шайба 12.ОТ.65Г.09
17 3135-1 Шайба
18 41879 Кольцо
19 64-47-106-01 Трубка
20 50-60-230 Прижим
21 ГайкаМ12-7Н.6.019 Гайка
22 31372 Шайба
23 БолтМ12-6gх40.58.019 Болт
24 50-47-111СП Патрубок
25 700-40-2969 Прокладка
26 28648 Болт
27 БолтМ12-6gх45.58.019 Болт
28 64-47-171 Пластина
29 SGT70-90/9 Хомут червячный
30 VINIDN-80 Рукав гибкий VINI DN-80
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
