Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Шестерня двойная

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
16
17
18

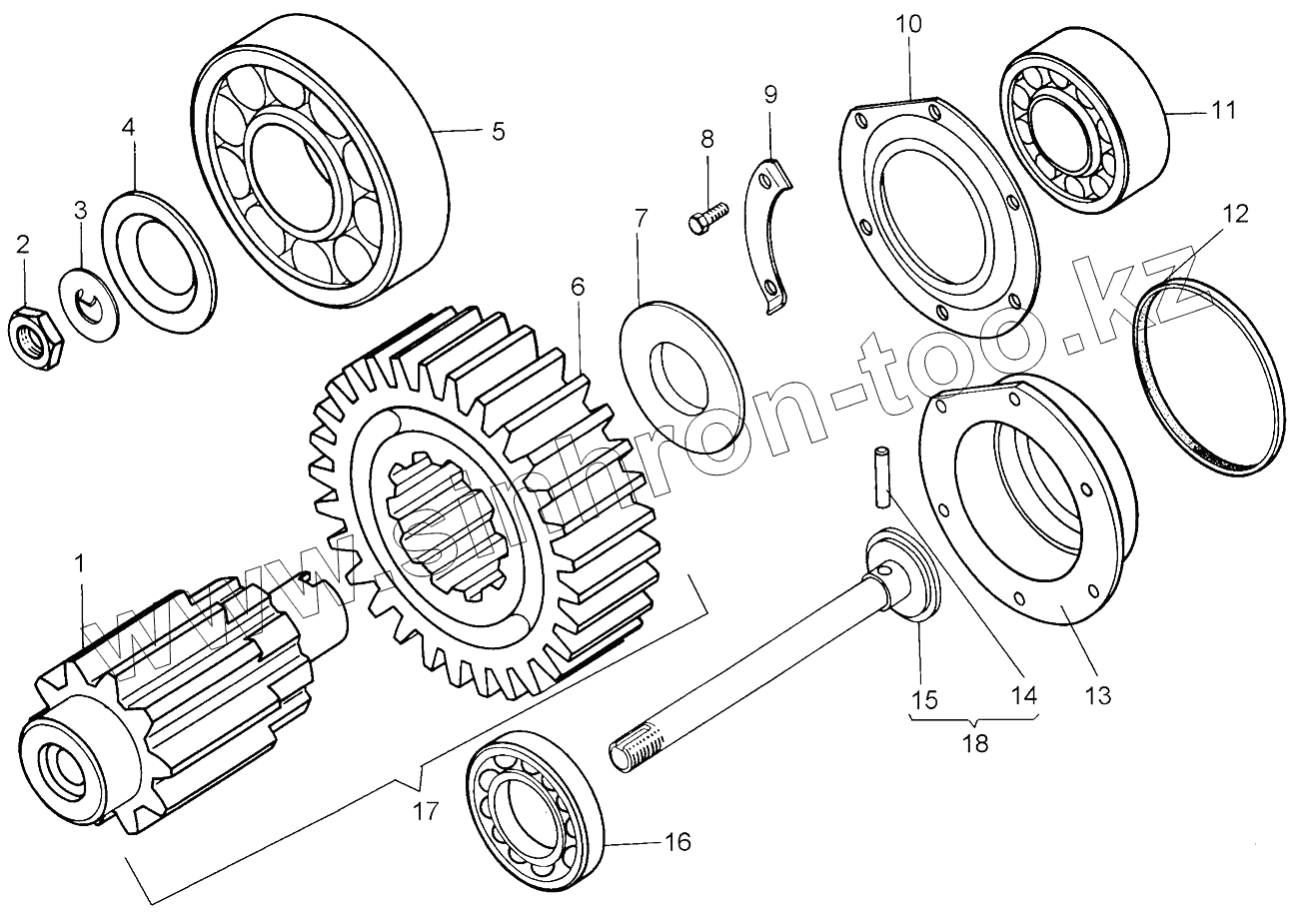

Позиция на иллюстрации Заводской номер детали Название детали
1 50-19-148-01 Шестерня
1 50-19-148 Шестерня
2 700-30-2327 Гайка
3 700-31-2550 Шайба
4 60-19-51 Фиксатор
5 70-32417М Подшипник 70-32417М
6 50-19-149-01 Шестерня
6 50-19-149 Шестерня
7 50-19-152 Кольцо
8 БолтМ10-6gх30.58.019 Болт
9 700-31-2581 Пластина стопорная
10 50-19-156 Крышка
11 70-32612К1М Подшипник
12 140-150-58-2-2 Кольцо 140-150-58-2-2
13 50-19-145 Корпус подшипника
14 700-32-2200 Штифт
15 50-19-157 Стержень
16 6213 Подшипник 6213
16 213 Подшипник 213
17 50-19-144СП Шестерня двойная
18 60-19-114СП Стержень
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
