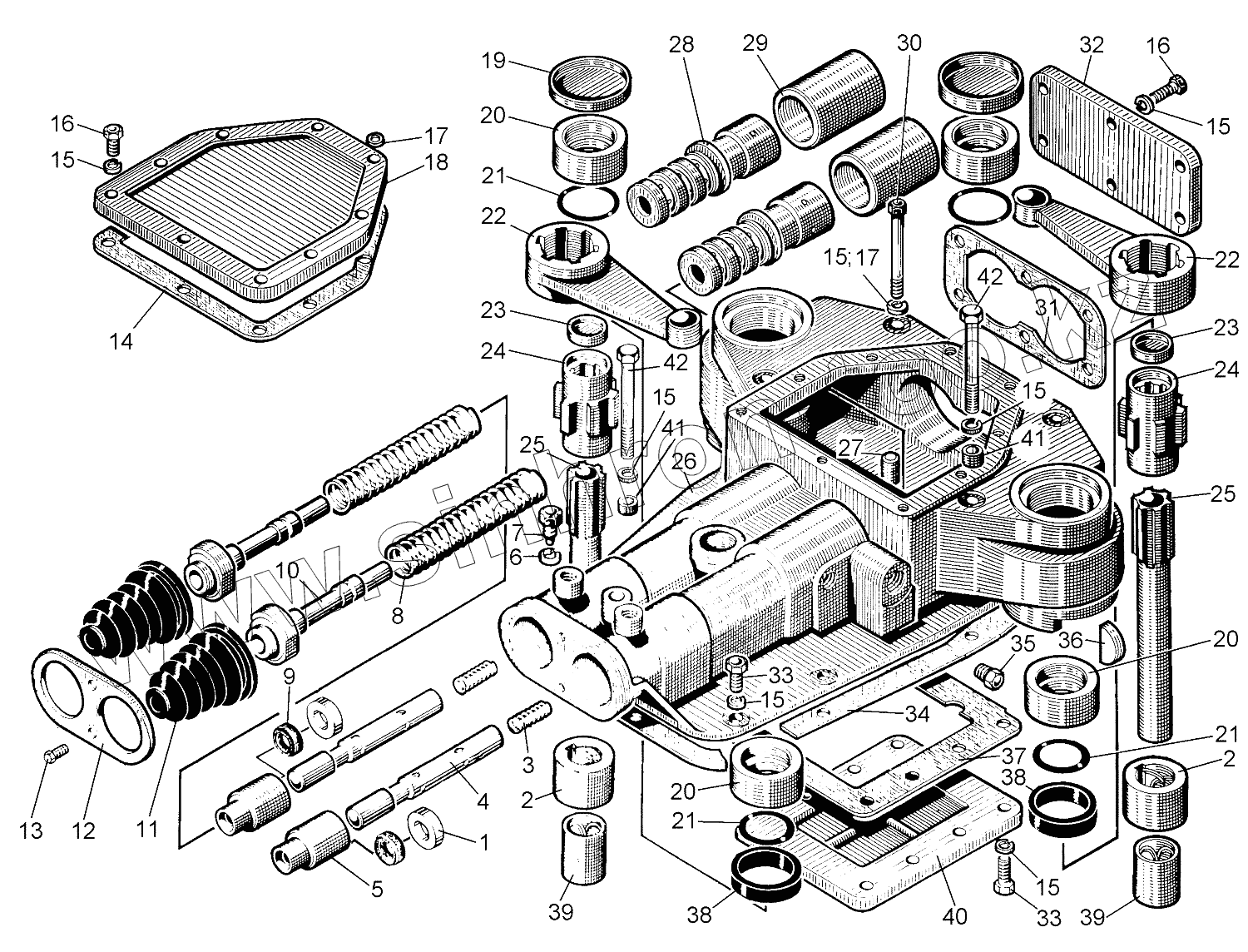

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Сервомеханизм управления поворотом
21-17-4СП
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
15
15
15
16
16
17
17
18
19
20
20
20
21
21
21
22
22
23
23
24
24
25
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
38
39
39
40
41
41
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 21-17-4СП | 21-17-4СП | Сервомеханизм | |
| 1 | 17329 | Кольцо | |
| 2 | 50-11-37 | Втулка | |
| 3 | 700-38-2319 | Пружина | |
| 4 | 21-17-106СП | Золотник | |
| 5 | 21-17-44 | Втулка | |
| 6 | Шайба12.ОТ.65Г.09 | Шайба 12.ОТ.65Г.09 | |
| 7 | 35202 | Винт | |
| 8 | 700-38-2723 | Пружина | |
| 9 | 700-40-9455 | Манжета | |
| 10 | 17385 | Толкатель | |
| 11 | 40589 | Чехол | |
| 12 | 17498 | Крышка | |
| 13 | БолтМ6х16.58.019 | Болт М6х16.58.019 | |
| 14 | 700-40-5959 | Прокладка | |
| 15 | Шайба10.ОТ.65Г.09 | Шайба 10.ОТ.65Г.09 | |
| 16 | БолтМ10-6gх30.58 | Болт М10-6gх30.58 | |
| 17 | 40912 | Кольцо | |
| 18 | 21-17-27-1 | Крышка | |
| 19 | 17311 | Заглушка | |
| 20 | 21-17-22 | Втулка | |
| 21 | 042-050-46-2-5 | Кольцо 042-050-46-2-5 | |
| 22 | 17482 | Рычаг | |
| 23 | 0295 | Заглушка | |
| 24 | 17310 | Муфта | |
| 25 | 50-17-25 | Валик | |
| 26 | 21-17-37-1 | Корпус | |
| 27 | 32221 | Штифт цилиндрический | |
| 28 | 17303-1 | Гильза | |
| 29 | 21-17-21 | Поршень | |
| 30 | БолтМ10-6gх130.58.019 | Болт М10-6gх130.58.019 | |
| 31 | 40714-1 | Прокладка | |
| 32 | 50-17-5 | Крышка | |
| 33 | БолтМ10-6gх25.58.019 | Болт | |
| 34 | 40736 | Прокладка | |
| 35 | 371 | Пробка | |
| 36 | 700-34-2029 | Шпонка | |
| 37 | 40725-1 | Прокладка | |
| 38 | 700-40-4532 | Кольцо-прокладка | |
| 39 | 50-11-36 | Втулка | |
| 40 | 21-17-25-1 | Крышка | |
| 41 | 51-70-2 | Втулка | |
| 42 | БолтМ10-6gх120.58.019 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
