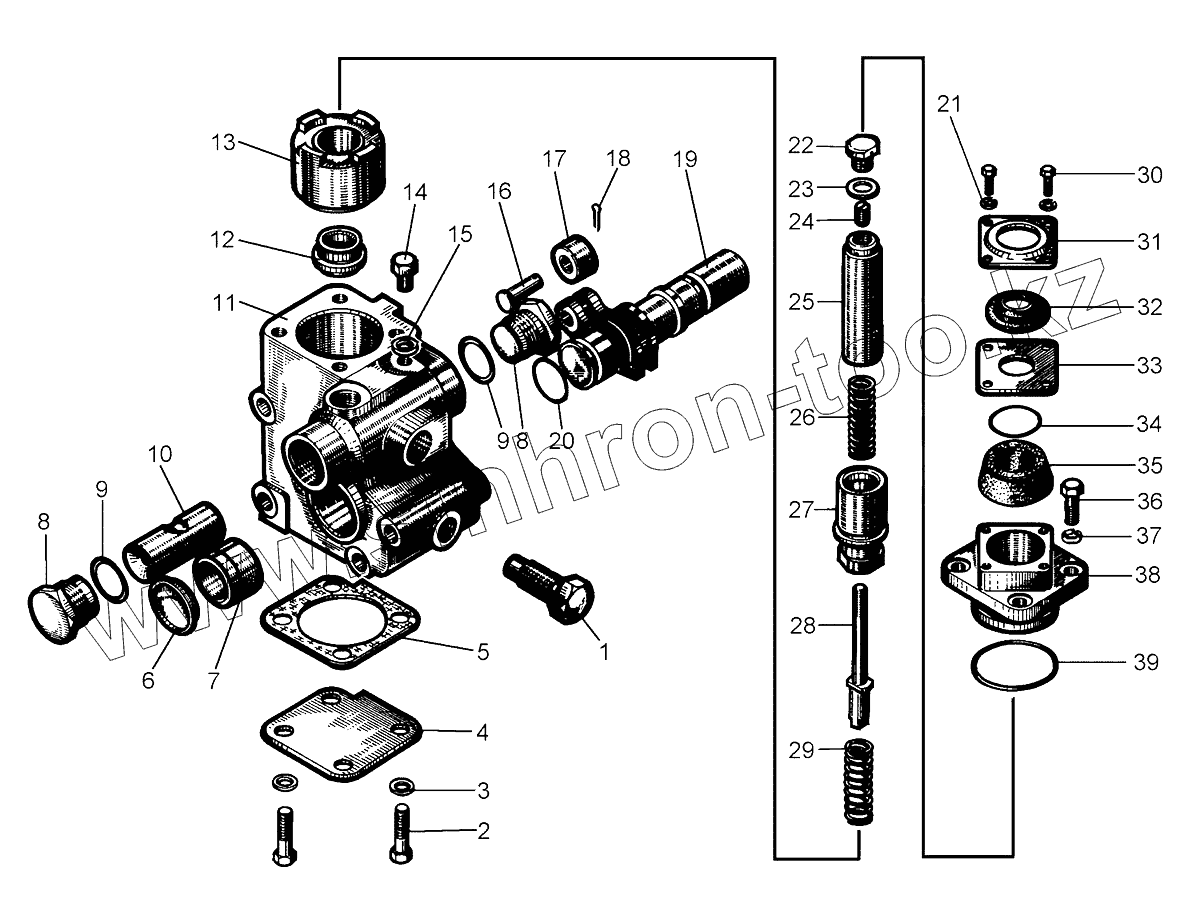

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Сервомеханизм муфты сцепления

Тип техники

Марка

Модель

Схема

50-15-118СП

1

2

3

4

5

6

7

8

8

9

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
50-15-118СП	50-15-118СП		Сервомеханизм
1	700-41-3306		Болт полый
2	БолтМ10х20.58.019		Болт М10х20.58.019
3	40912		Кольцо
4	24-15-14		Крышка
5	700-40-7206		Прокладка
6	0295		Заглушка
7	50-15-62		Втулка
8	18-17-104		Пробка
9	46764		Кольцо
10	35-15-13		Золотник
11	50-15-64		Корпус
12	24-15-80		Пята
13	50-15-113		Поршень
14	28458		Болт
15	40920		Кольцо
16	17317		Палец
17	24-15-11		Ролик
18	Шплинт3,2х22.019		Шплинт
19	50-15-63		Вал
20	700-40-7374		Кольцо
21	Шайба6Т.65Г.09		Шайба 6Т.65Г.09
22	24-15-77		Пробка
23	51-06-8		Кольцо
24	64-15-2		Стопор
25	64-15-1		Шток
26	700-38-2461		Пружина
27	50-15-114		Клапан
28	50-15-38		Стержень
29	700-38-2462		Пружина
30	БолтМ6-6gх16.88.35.019		Болт М6-6gх16.88.35.019
31	21-15-126		Крышка
32	700-40-4032-1		Воротник
33	21-15-127		Пластина
34	46588		Кольцо
35	U1-28х10		Манжета
36	БолтМ10-6gх30.58		Болт М10-6gх30.58
37	Шайба10.ОТ.65Г.09		Шайба 10.ОТ.65Г.09
38	50-15-33		Крышка
39	700-40-7375		Кольцо

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
