Позиция на иллюстрации
Заводской номер детали
Название детали

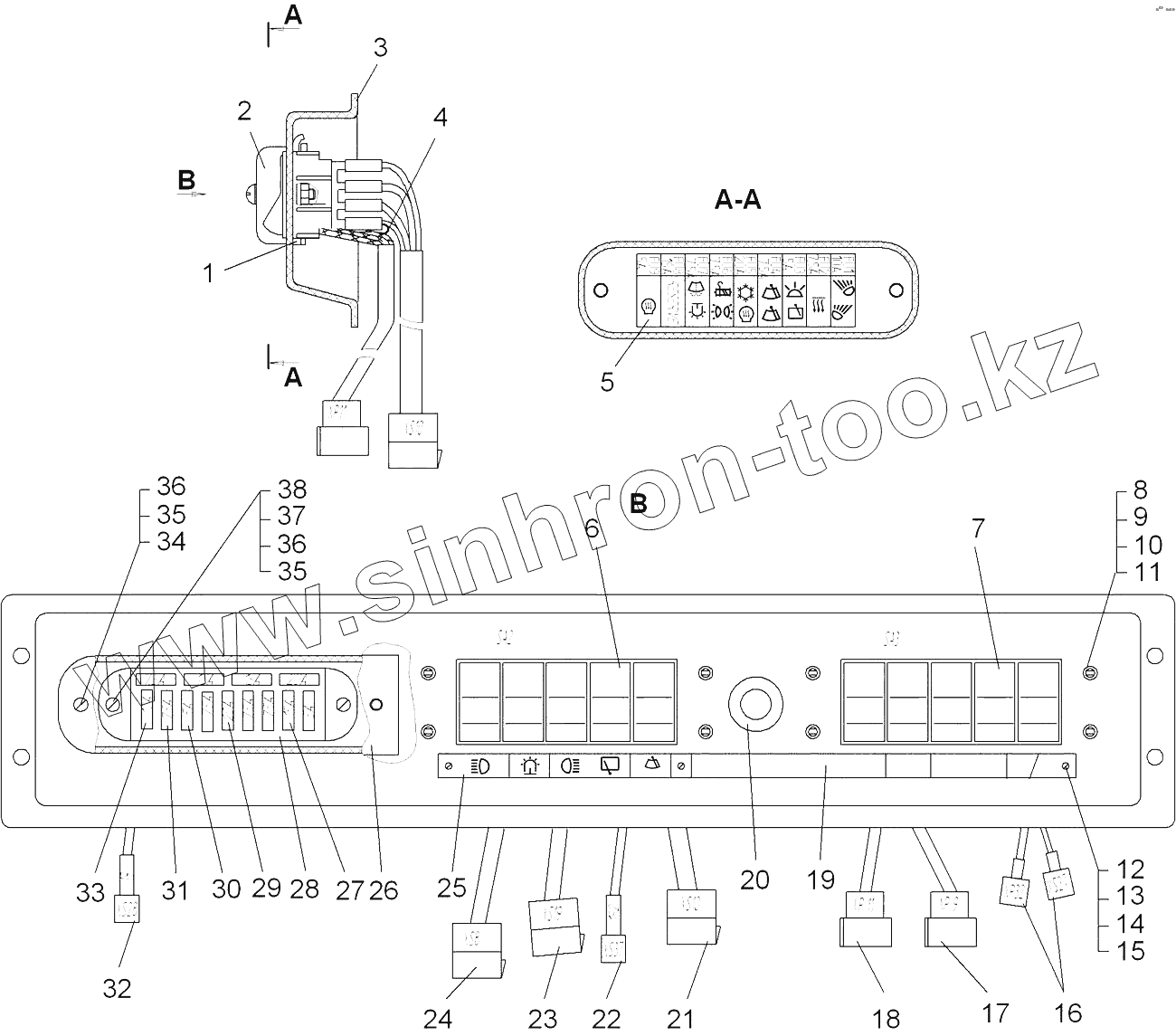

64-10-670СП
64-10-670СП
Щиток управления
1
700-40-7040
Проставка
2
64-10-333
Крышка
3
64-10-339
Панель щитка управления
4
64-10-675СП
Жгут 09
5
64-10-340
Табличка
6
5306.3710-07.17
Блок
6
5307.3710-07.17
Блок
6
53.3710-07.17
Блок
7
5307.3710-03.17
Блок
7
5306.3710-03.17
Блок
7
53.3710-03.17
Блок клавишных выключателей
8
В2.М4-6gх12.58.016
Винт
9
М4-6Н.6.016
Гайка
10
4Т.65Г.06
Шайба
11
31534-1
Шайба
12
ВинтВ.М3-6gх10.58.016
Винт
13
ГайкаМ3-6Н.6.016
Гайка
14
Шайба3Т.65Г.06
Шайба 3Т.65Г.06
15
31311-1
Шайба
16
64-10-593СП
Провод 151,6
17
64-10-597СП
Жгут 08
18
50-10-814СП
Жгут 05
19
64-10-281
Табличка 200х12
20
2812.3710-01
Выключатель
21
50-10-815СП
Жгут 06
22
64-10-466СП
Провод 152
23
50-10-811СП
Жгут 03
24
64-10-673СП
Жгут 07
25
64-10-280
Табличка 125х12
26
64-10-663СП
Основание
27
353.3722
Предохранитель штыревой
28
46.3722-01
Блок предохранителей
29
354.3722
Предохранитель штыревой
30
35.3722
Предохранитель штыревой
31
351.3722
Предохранитель штыревой
32
64-10-674СП
Провод 19
33
352.3722
Предохранитель штыревой
34
ВинтВ.М6-6gх30.58.016
Винт В.М6-6gх30.58.016
34
ВинтВ.М6-8gх25.58.Ц9.ч
Винт В.М6-8gх25.58.Ц9.ч
35
Шайба6Т.65Г.Ц9.ч
Шайба 6Т.65Г.Ц9.ч
36
Шайба6.02.3кп.Ц9.Ч
Шайба 6.02.3кп.Ц9.Ч
37
ВинтВ.М6-6gх18.58.Ц9.ч
Винт В.М6-6gх18.58.Ц9.ч
38
ГайкаМ6-7Н.04.20.019
Гайка М6-7Н.04.20.019
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
