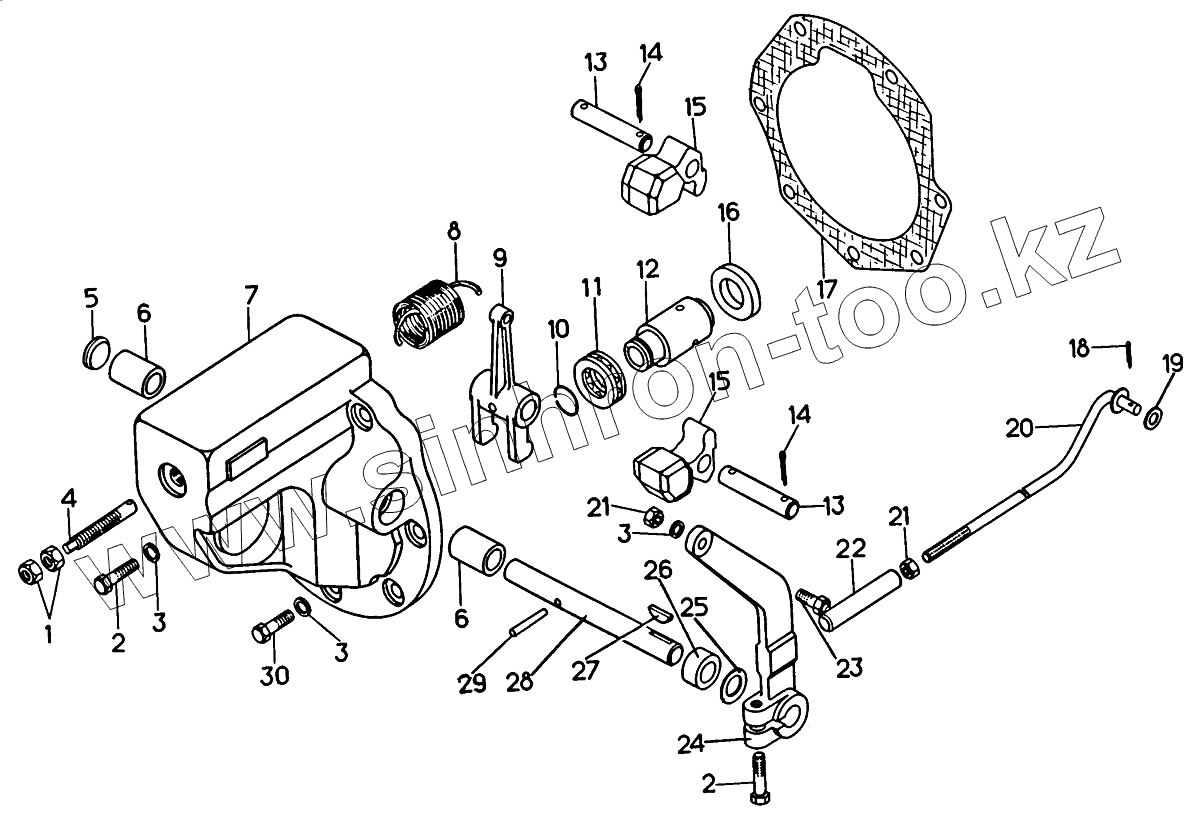

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Регулятор пускового двигателя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
17-06-4СП
1
2
2
3
3
3
4
5
6
6
7
8
9
10
11
11
12
13
13
14
14
15
15
15
16
17
18
19
20
21
21
22
23
24
25
26
27
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
17-06-4СП 17-06-4СП Регулятор пускового двигателя
1 ГайкаМ8х1.6.019 Гайка М8х1.6.019
2 БолтМ6х25.58.019 Болт М6х25.58.019
3 Шайба6Т.65Г.09 Шайба 6Т.65Г.09
4 06412 Винт
5 0690 Заглушка
6 06403-2 Втулка
7 17-06-16 Корпус
8 38340 Пружина
9 06409 Рычаг
10 06503-01 Кольцо
11 8103Н Подшипник 8103Н
11 8103 Подшипник
12 06504 Втулка
13 17-06-15 Палец
14 Шплинт3,2х20.019 Шплинт 3,2х20.019
15 06405 Груз
15 06405-01 Грузик регулятора
16 06408 Шайба
17 40949 Прокладка
18 Шплинт2х14.019 Шплинт 2х14.019
19 31356 Шайба 6.02
20 06626СП Тяга
21 ГайкаМ6-7Н.6.019 Гайка
22 700-42-2555 Муфта
23 06104 Шаровой палец
24 06481 Рычаг
25 06100 Шайба к сальнику
26 40264 Сальник
27 Шпонка3х6,5 Шпонка 3х6,5
27 3432 Шпонка
28 06411 Ось
29 32239 Штифт
30 БолтМ6х20.58.019 Болт М6х20.58.019
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
