Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Насос

Тип техники

Марка

Модель

Схема

16-08-140СП

1

2

3

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

23

24

25

25

26

27

28

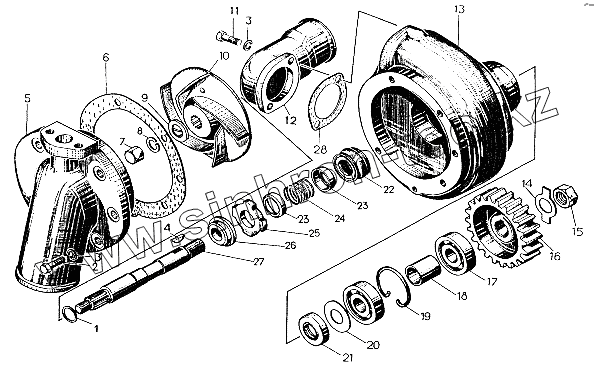

Позиция на иллюстрации	Заводской номер детали		Название детали
16-08-140СП	16-08-140СП		Насос
1	700-58-2405		Кольцо
2	БолтМ10-6gх25.58.019		Болт
3	Шайба10.ОТ.65Г.09		Шайба 10.ОТ.65Г.09
4	5х7,5		Шпонка 5х7,5
4	34126		Шпонка
5	16-08-104-2		Раструб
6	700-40-3097		Прокладка
7	700-30-2296		Гайка накидная
8	Шайба14.ОТ.65Г.09		Шайба 14.ОТ.65Г.09
9	31484-01		Шайба
10	700-42-2567		Крыльчатка
11	БолтМ10-6gх22.58.019		Болт М10-6gх22.58.019
12	16-08-110		Патрубок
13	16-08-109		Корпус
14	700-31-2529		Шайба
15	ГайкаМ18х1,5-7Н.6.019		Гайка
16	16-08-5		Шестерня
17	304А		Подшипник 304А
18	16-08-6		Втулка
19	16-08-15		Кольцо
20	16-08-13		Шайба
21	1.2-22х40-1		Манжета 1.2-22х40-1
22	700-40-2992-1		Гофр уплотнения
23	51-08-3		Седло
24	700-38-2235		Пружина
25	16-08-11-2		Шайба
25	411-13-10		Шайба уплотнения
26	51-08-45		Кольцо
27	51-08-25		Валик
28	700-40-3833		Прокладка
